 | Spécifications de dureté des rouleaux garnisShore A · P&J · Shore D ROLLER HARDNESS SPECIFICATIONS — ISO 6123/1 |
Cette fiche Soremag présente les spécifications de dureté des rouleaux garnis, conformément à la norme ISO 6123/1-1982, selon laquelle Soremag réalise ses mesures. Le tableau ci-dessous met en correspondance les trois échelles utilisées pour le caoutchouc et le polyuréthane : Shore A, P&J (Pusey & Jones) et Shore D.
⬇ Télécharger le PDFPlus la valeur Shore A (ou Shore D) est élevée, plus le revêtement est dur ; à l’inverse, plus la valeur P&J est élevée, plus le rouleau est souple (haut du tableau = plus dur, bas = plus doux).
| Shore A | P&J (Pusey & Jones) | Shore D | Repère courant* |
|---|---|---|---|
| 100 | 0-3 | 70-100 | Balle de golf |
| 99 | 3-5 | 50-70 | |
| 97 | 5-10 | 50 | |
| 95 | 10-15 | 44 | |
| 93 | 15-20 | 40 | Roue de chariot |
| 91 | 20-25 | 36 | |
| 89 | 25-30 | 33 | |
| 87 | 30-35 | 30 | |
| 85 | 35-40 | 28 | |
| 83 | 40-45 | 26 | |
| 81 | 45-50 | 25 | Roue de skateboard |
| 79 | 50-55 | 24 | |
| 77 | 55-60 | – | |
| 75 | 60-65 | – | |
| 73 | 65-70 | – | |
| 71 | 70-75 | – | Pneu |
| 69 | 75-80 | – | |
| 65 | 80-90 | – | |
| 61 | 90-100 | – | |
| 57 | 100-110 | – | Tampon · gomme |
| 53 | 110-120 | – | |
| 50 | 120-130 | – | |
| 47 | 130-140 | – | |
| 44 | 140-150 | – | Gomme à crayon |
| 42 | 150-160 | – | |
| 40 | 160-170 | – | |
| 38 | 170-180 | – | Élastique |
| 35 | 180-200 | – | |
| 32 | 200-220 | – | |
| 29 | 220-240 | – |
* Repères du quotidien donnés à titre indicatif : les échelles ne sont pas strictement convertibles.
Épaisseur du revêtement
La dureté des élastomères se mesure par empreinte : l’épaisseur du revêtement influence la valeur lue. La norme fixe des minimums — au moins 9 mm jusqu’à 50 Shore A (ou 40–100 P&J), et au moins 6 mm au-dessus de 50 Shore A (ou jusqu’à 40 P&J).
Nombre de mesures
Rouleau jusqu’à 2500 mm de table revêtue : 5 points (3 à 120° au milieu + 1 à chaque extrémité, à 10 % de la longueur). Au-delà de 2500 mm : 9 points (3 à 120° au milieu et à chaque extrémité).
La température
En laboratoire, l’essai se fait à 23 ±2 °C, le rouleau étant mis à température au préalable. Sur application, la dureté variant avec la température, relevez celle-ci pour comparer les résultats.
Tolérance sur dureté nominale
Shore A
: multiples de 5 sous 90, nombres entiers au-dessus. P&J : multiples de 3 (0–15), 5 (15–100), 10 (100–200), 25 (>200). En Shore A/D, ISO 6123/1 admet ±5 degrés.≤ 2500 mm : 5 points · > 2500 mm : 9 points (3 × 120° à chaque extrémité)
Écarts admis en P&J (ISO 6123/1)
| Dureté P&J | Tolérance |
|---|---|
| 3–15 | ±3 |
| 16–49 | ±4 |
| 50–60 | ±5 |
| 61–70 | ±6 |
| 71–80 | ±7 |
| 81–90 | ±8 |
| 91–100 | ±9 |
| 101–150 | ±10 |
Tolérance ±5 degrés en Shore A / Shore D.

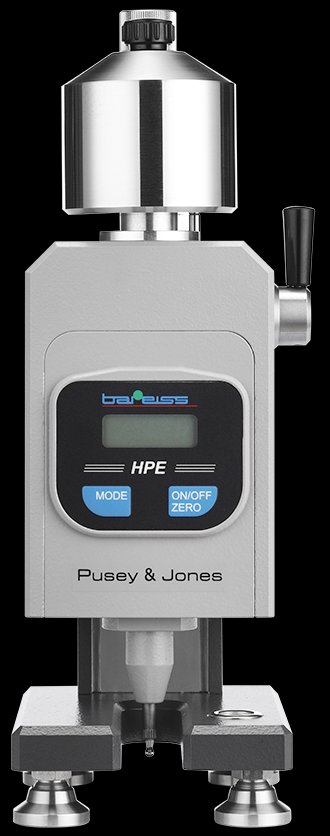

Lecteur P&J
Bareiss HPE
Bareiss HPE

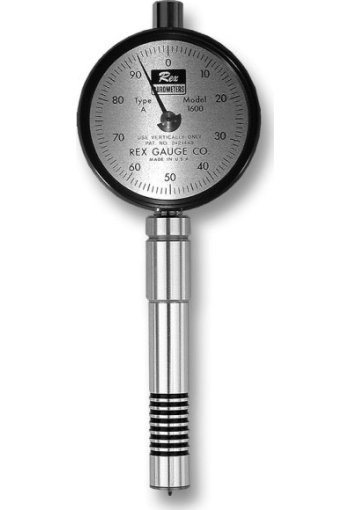

Duromètre Shore A (type A)

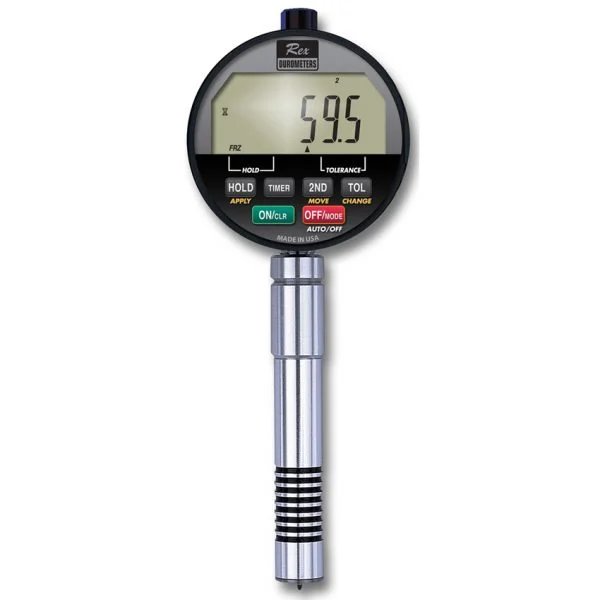

Duromètre numérique DD-5

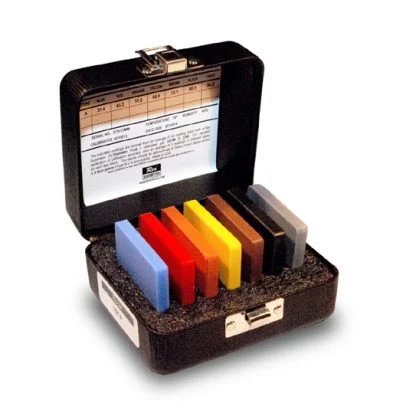

Coffret d’étalonnage TBK
Soremag est distributeur officiel Rex® : duromètres Shore A et Shore D (analogiques et numériques) et coffrets d’étalonnage.
À retenir
Mesures réalisées selon la norme ISO 6123/1-1982, sur le diamètre du rouleau fini. Les correspondances entre échelles sont indicatives (les échelles ne sont pas strictement convertibles). Document non contractuel — valeurs indicatives. Contactez Soremag pour toute spécification de dureté. | 🌐 soremag.com · ✉ info@soremag.com · 📞 450-664-4000 | Spécifications de dureté des rouleaux garnis — Distributeur Rex® REV. 2025-01 · © 2025 Soremag Inc. |
