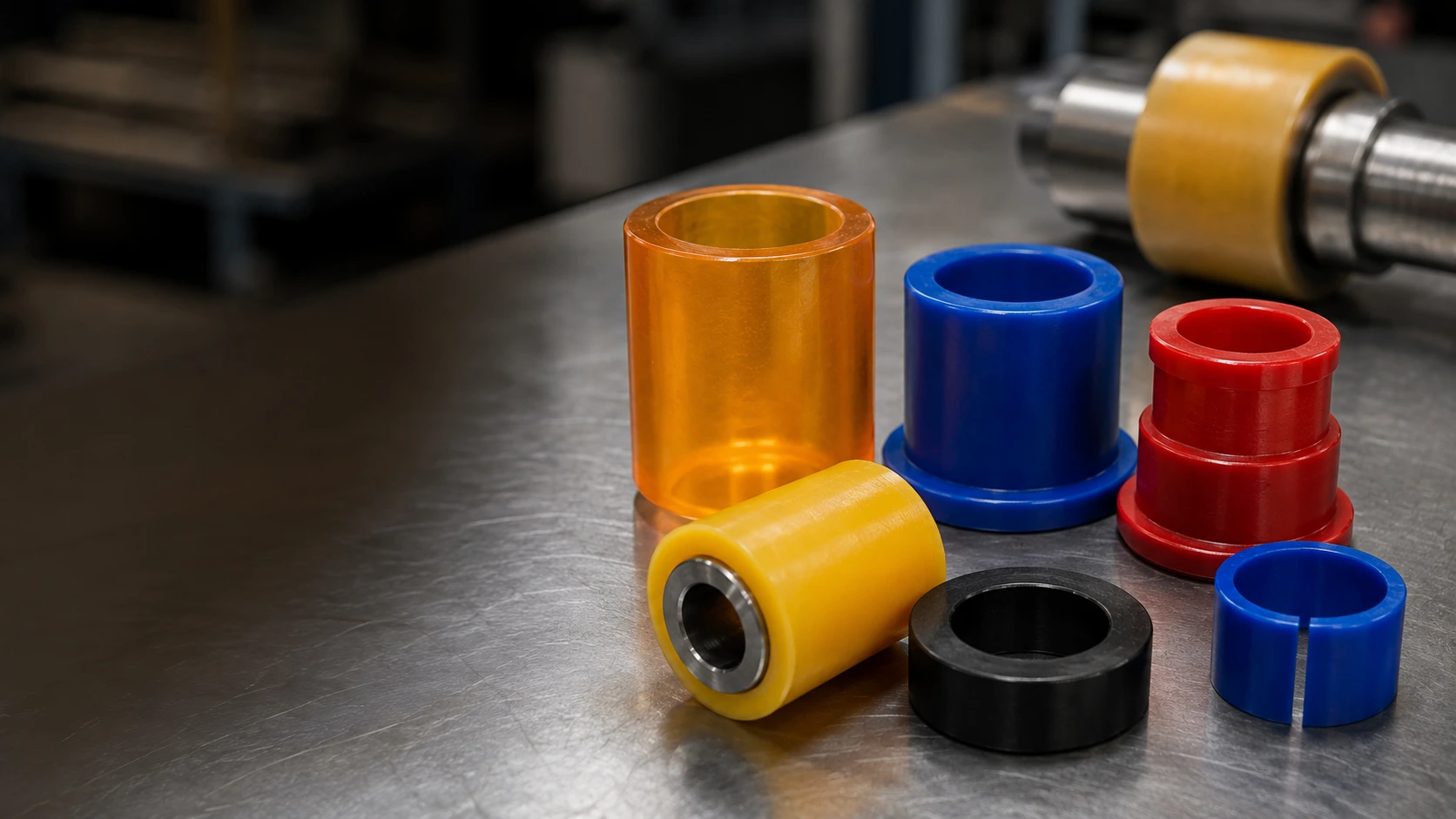

Bagues, coussinets et manchons en polyuréthane

Produits fabriqués

Un aperçu des bagues, coussinets et manchons que nous coulons en polyuréthane. La liste n'est pas exhaustive : parlez-nous de votre pièce et de sa fonction.

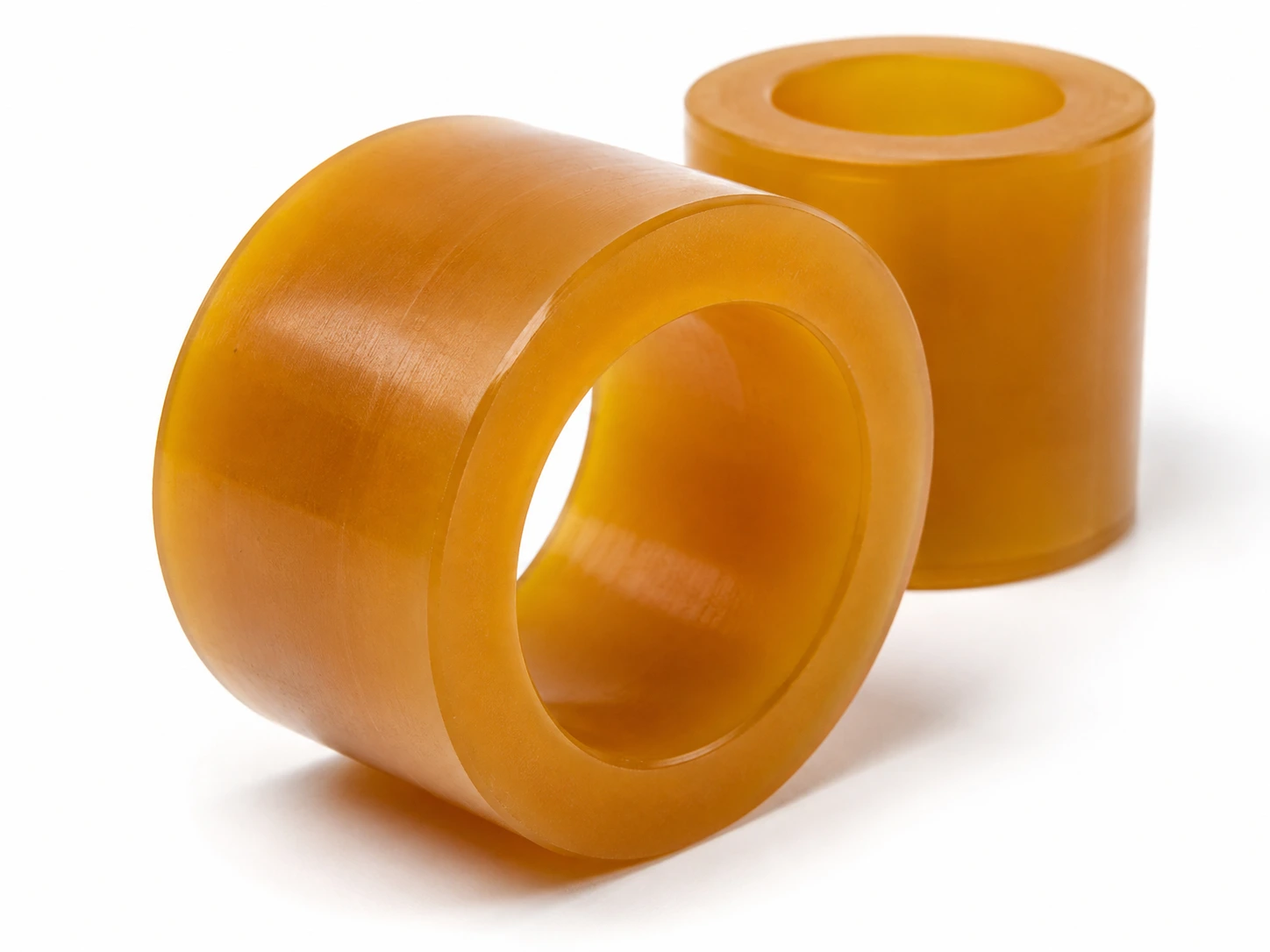

Bague cylindrique en polyuréthane coulé à chaud, offerte de 10 Shore A à 85 Shore D selon la charge — fabricant Soremag

Bague cylindrique sur mesureSleeve — coulée à la cote de l'arbre et du logement

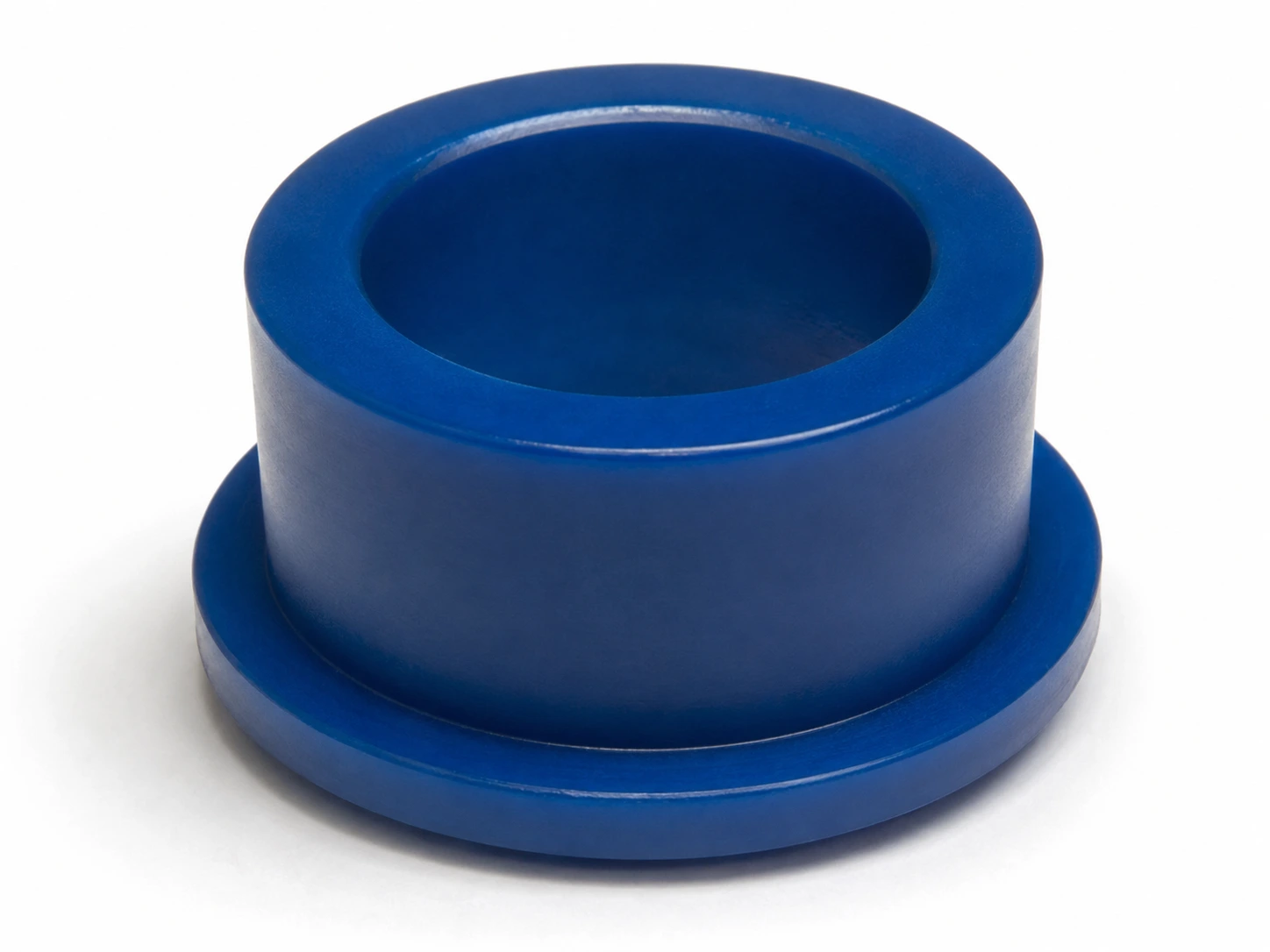

Coussinet et palier lisse en polyuréthane 95 Shore A à 75 Shore D, alternative au bronze qui grippe et au nylon qui fend

Coussinet & palier lisseBushing — dureté selon la charge, silencieux et sans grippage

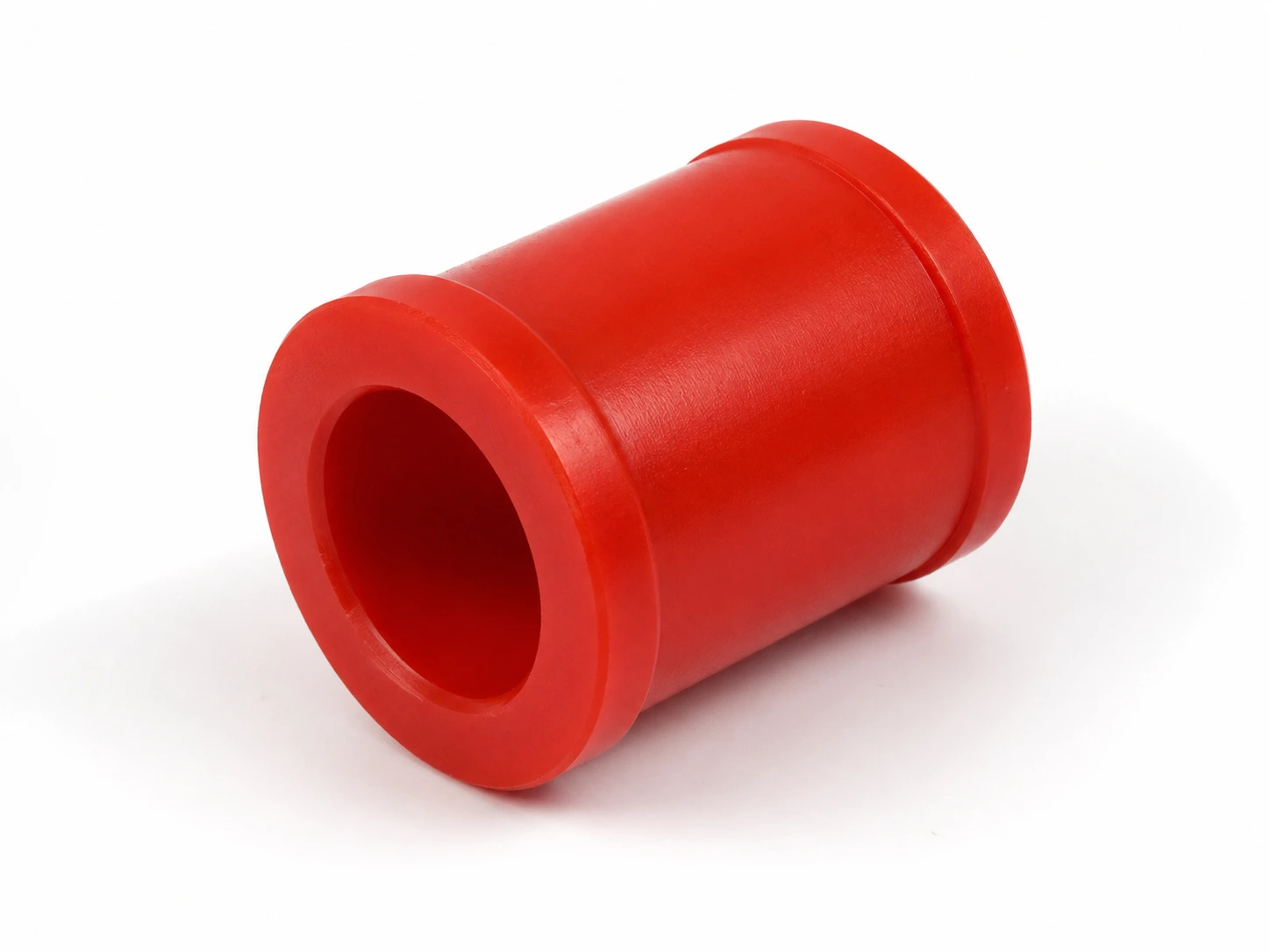

Douille de centrage et de protection en polyuréthane coulé, alésage usiné à tolérance serrée — Soremag, Laval (Québec)

Douille de centrage ou de protectionFerrule — pour réduire un jeu ou protéger un perçage

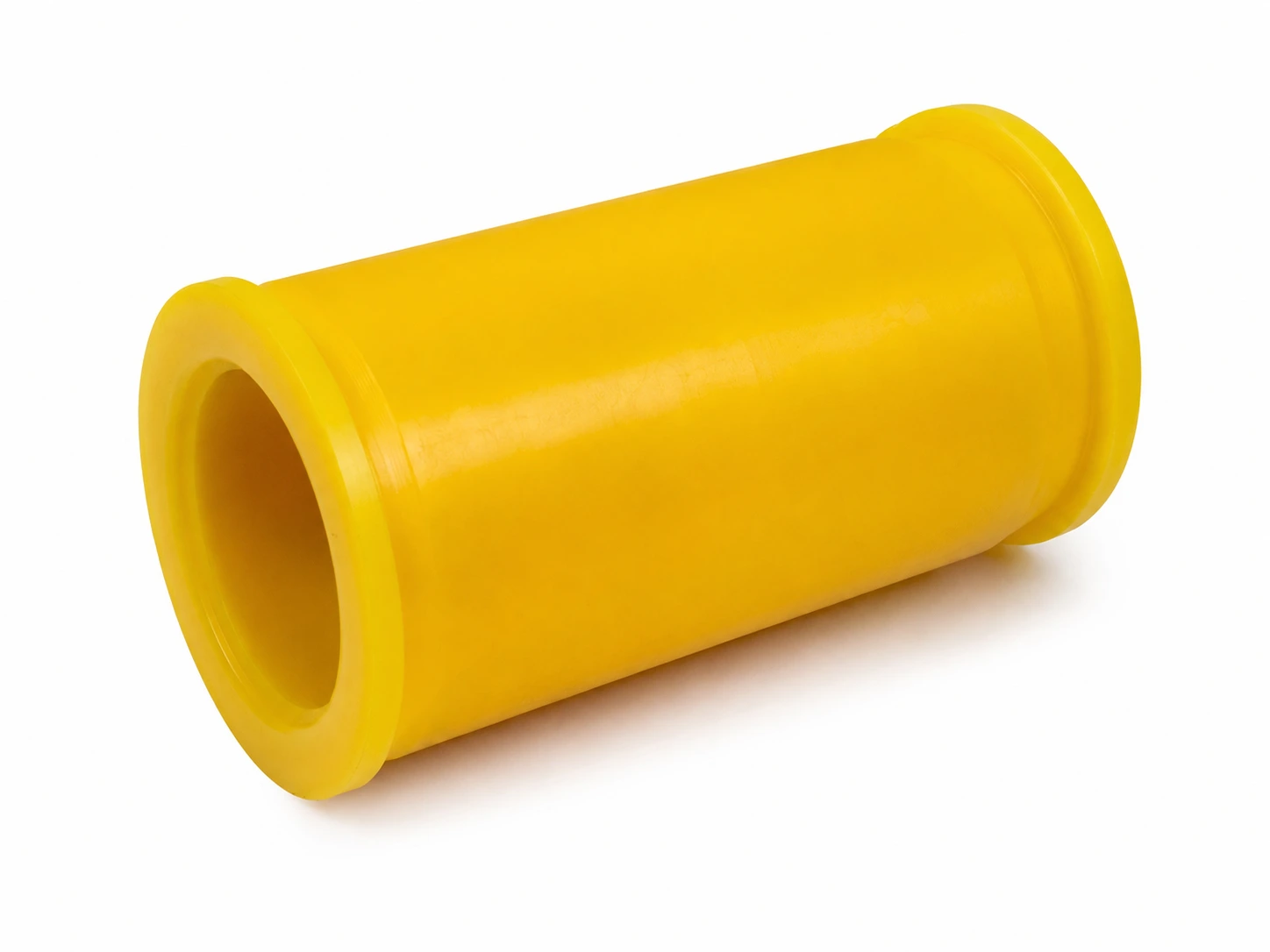

Manchon en polyuréthane coulé sur mesure, formulations du souple au rigide selon l'abrasion et la charge — Soremag Québec

Manchon sur mesure, du souple au rigideSleeve — protection, entraînement ou raccordement

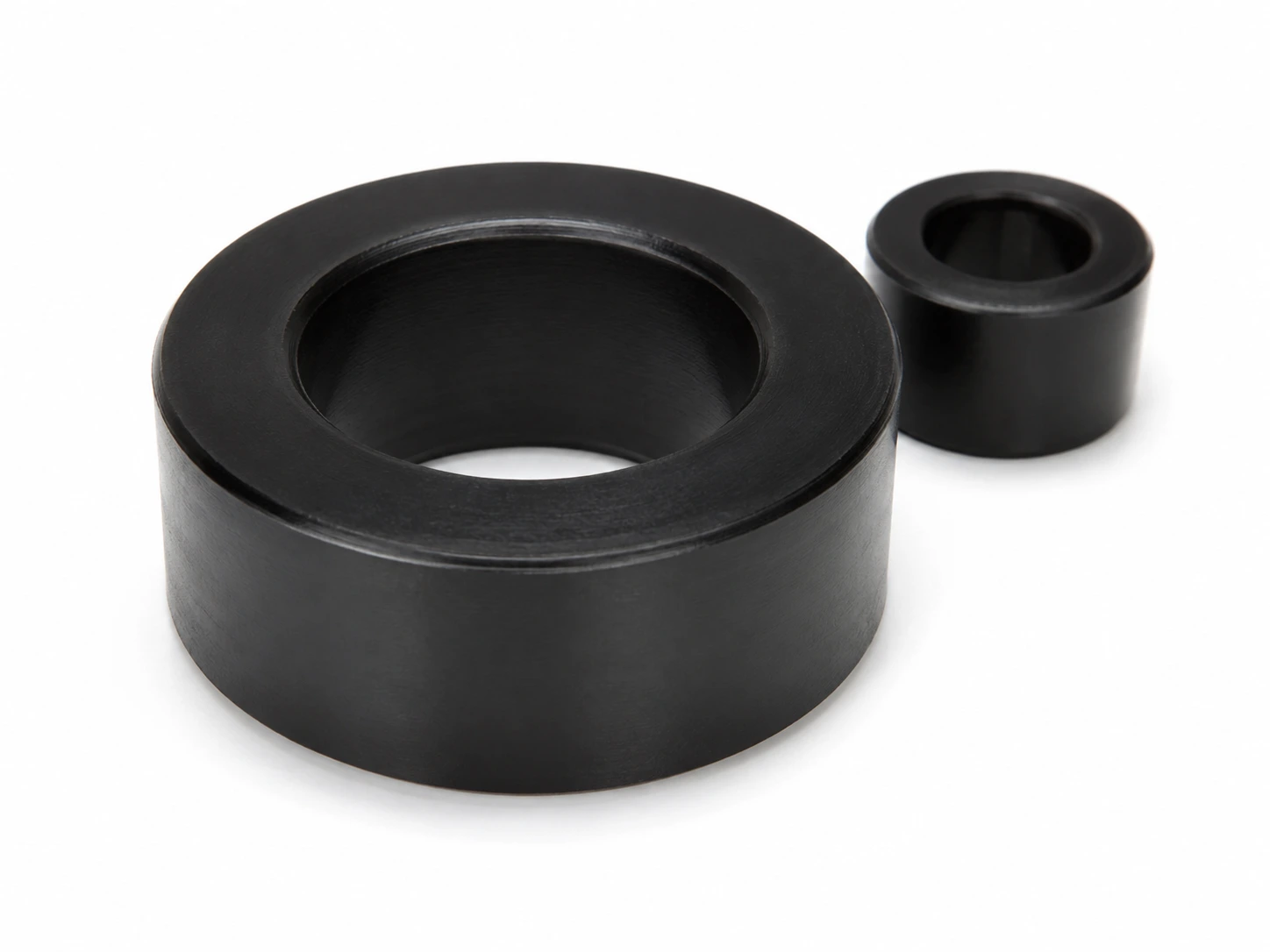

Entretoise d'espacement en polyuréthane amortissant, dureté choisie selon la compression admissible — Soremag Québec

Entretoise amortissanteSpacer — maintient la distance, isole le contact métal-métal

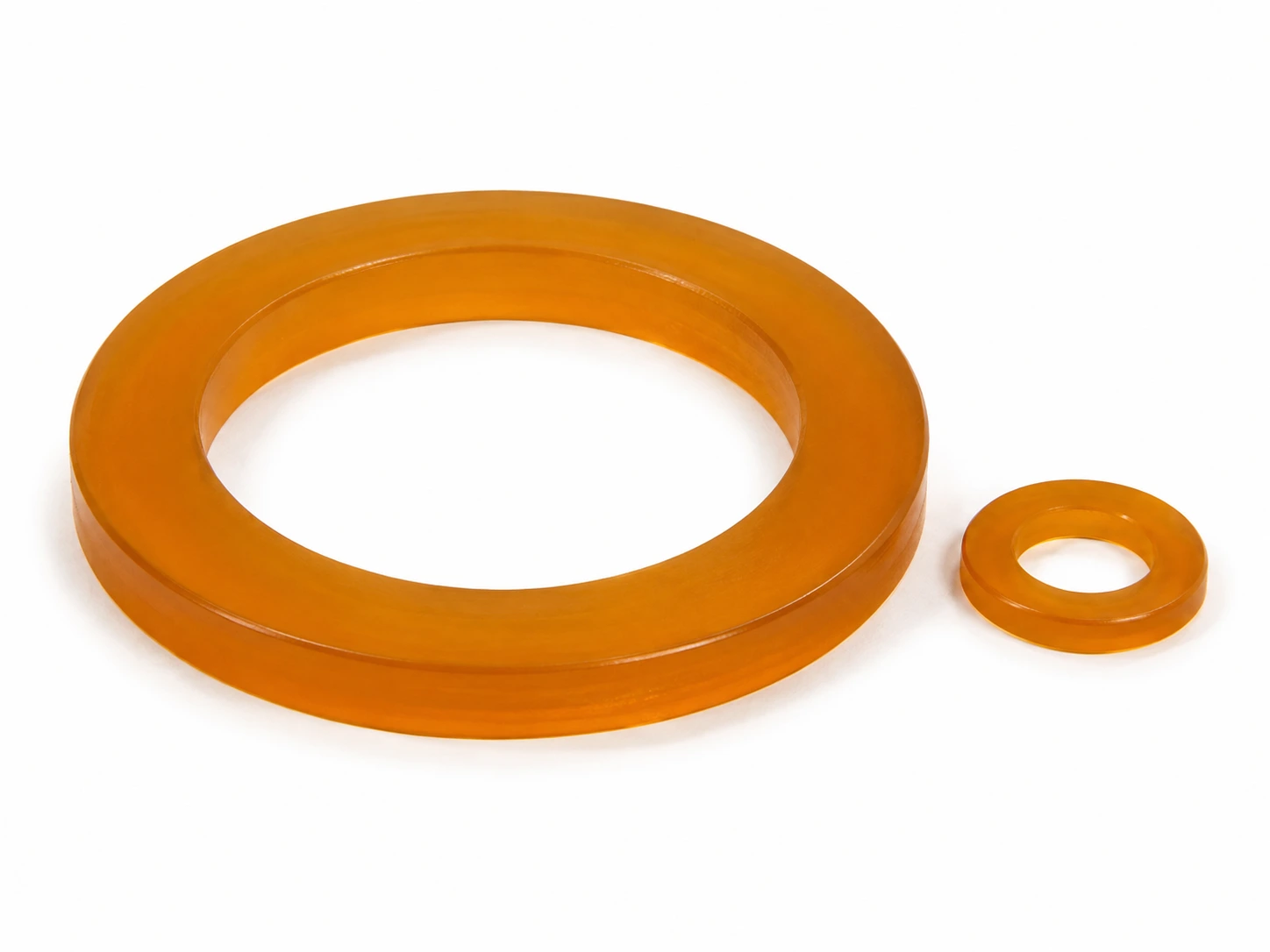

Anneau et rondelle moulés en polyuréthane résistant à la coupure et au déchirement — fabricant québécois Soremag

Anneaux et rondelles moulésRings — appui, calage ou amortissement, selon votre modèle

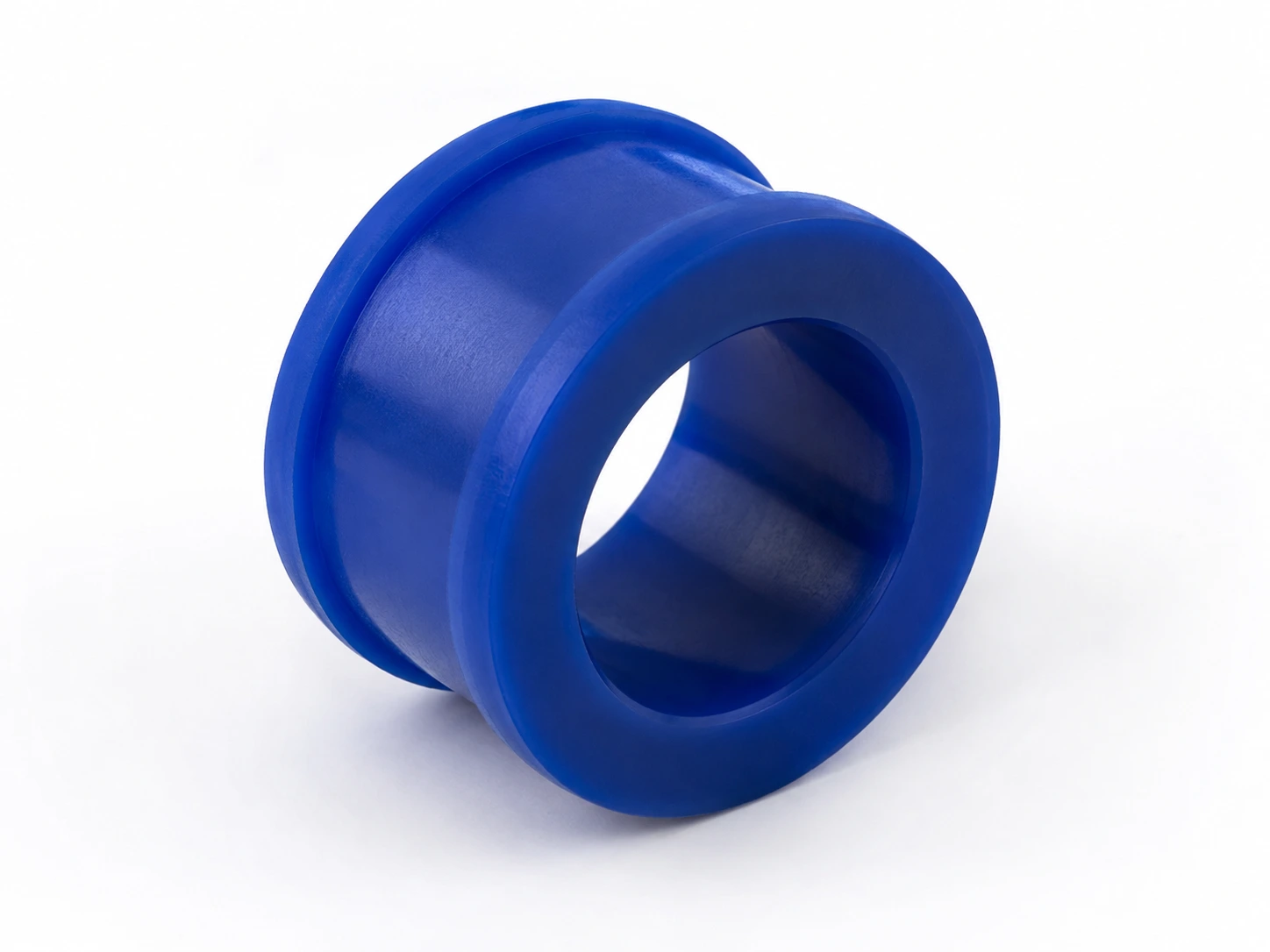

Guide et bague de guidage en polyuréthane haute dureté à faible friction — Soremag Québec

Guides de tige et d'arbreGuides — glissent et amortissent sans marquer

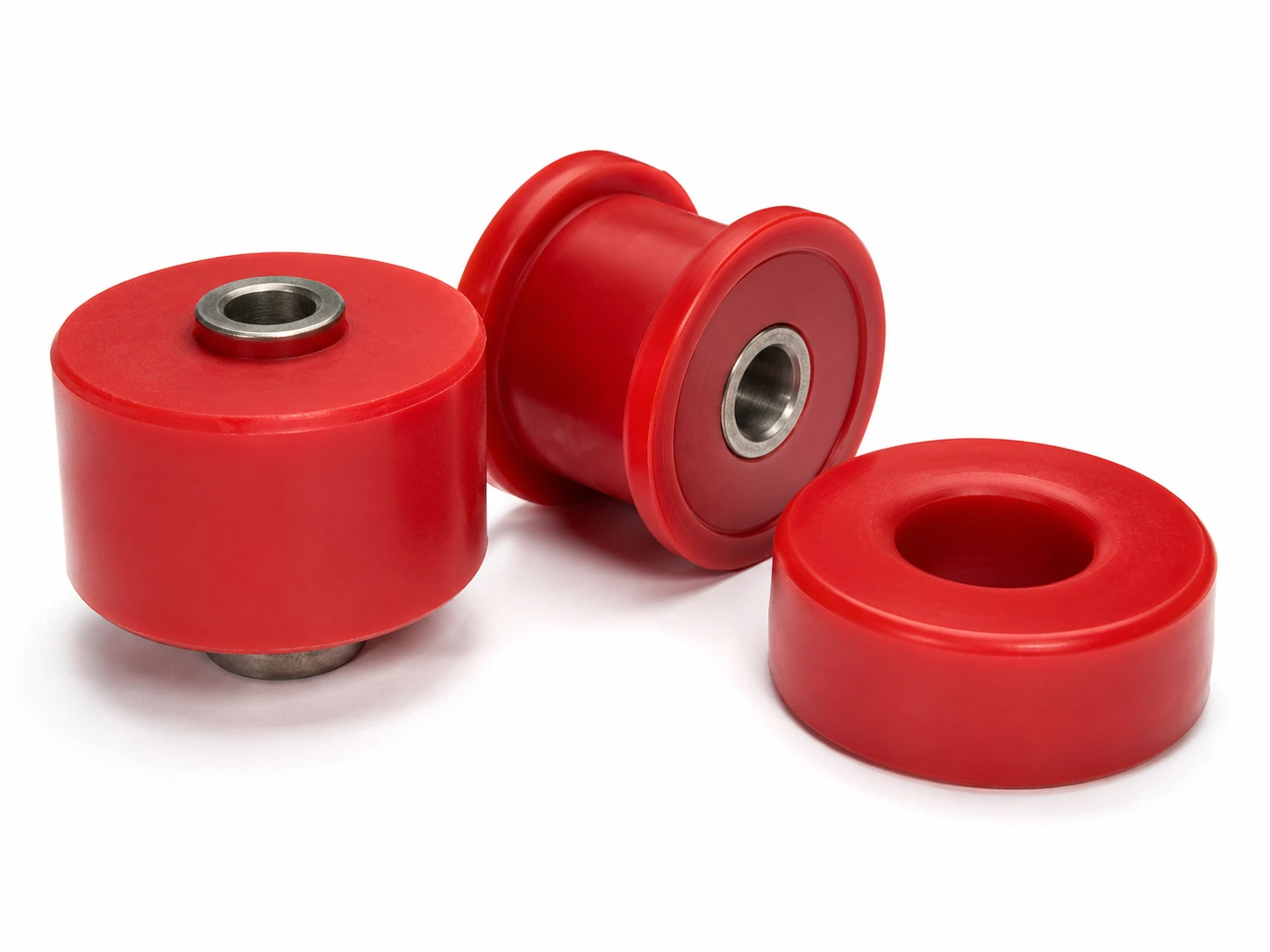

Isolateur de vibration en polyuréthane coulé, duretés souples de 10 à 60 Shore A pour absorber l'hystérésis et les chocs

Isolateur de vibrationVibration isolator — dureté selon la charge et la fréquence

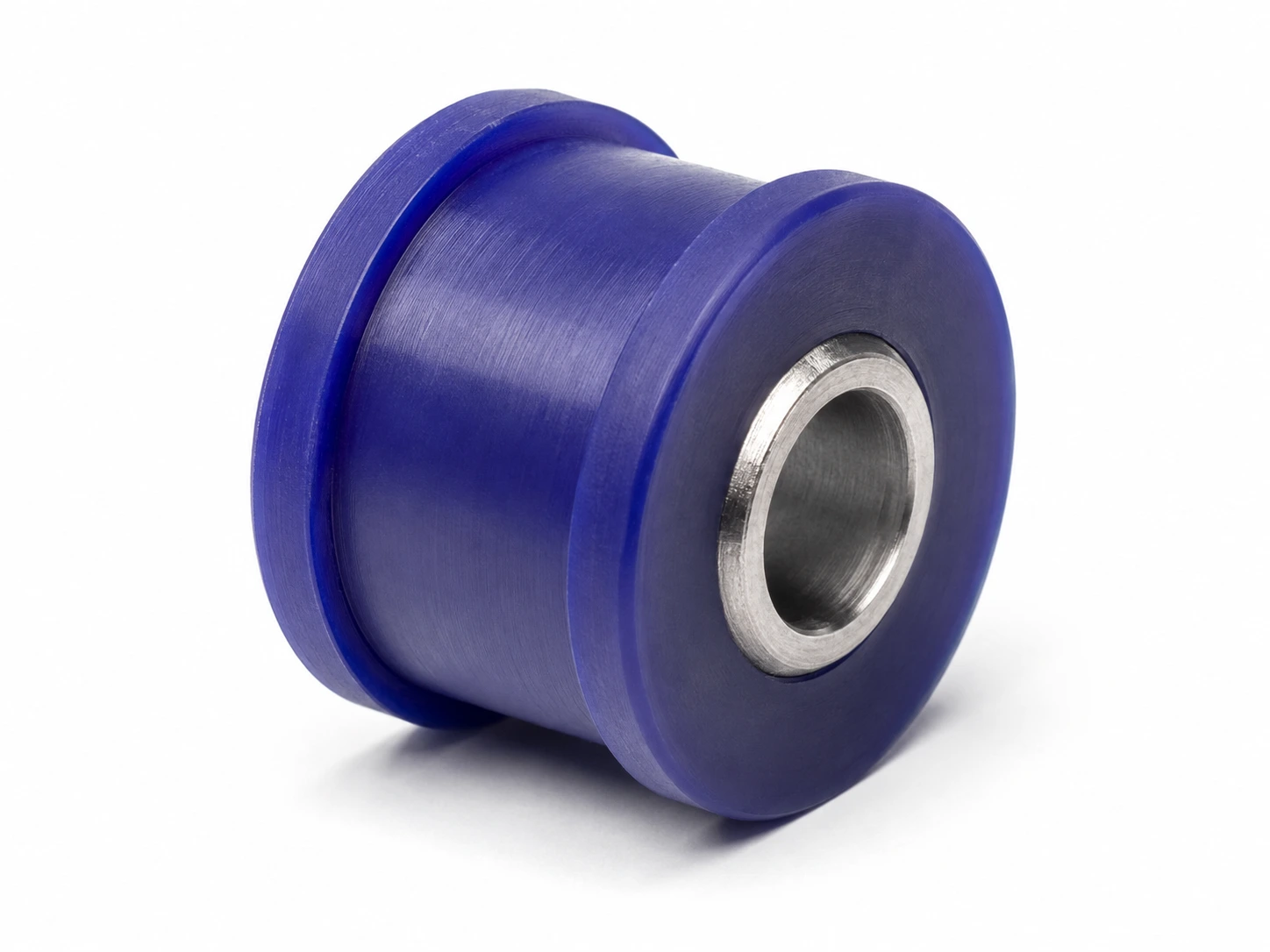

Bague en polyuréthane avec insert métallique en acier adhérisé au moulage — fabricant de pièces surmoulées, Laval (Québec)

Bague avec insert métalliqueMetal-insert bushing — squelette rigide, surface en polyuréthane

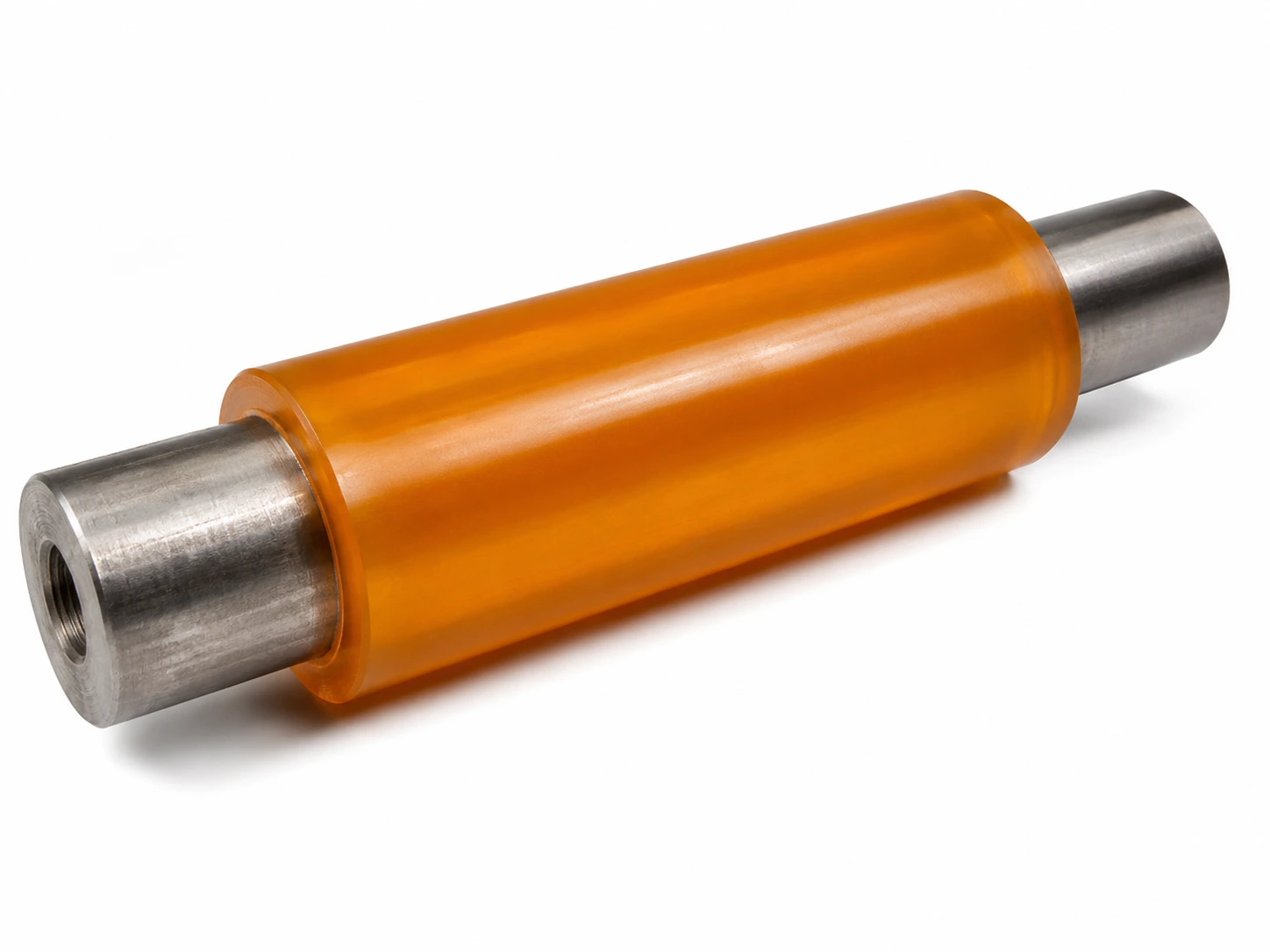

Manchon en polyuréthane surmoulé sur tube d'acier, adhérence chimique par préparation de surface et adhérisation

Manchon surmoulé sur acierSteel-bonded sleeve — adhésion validée selon le service

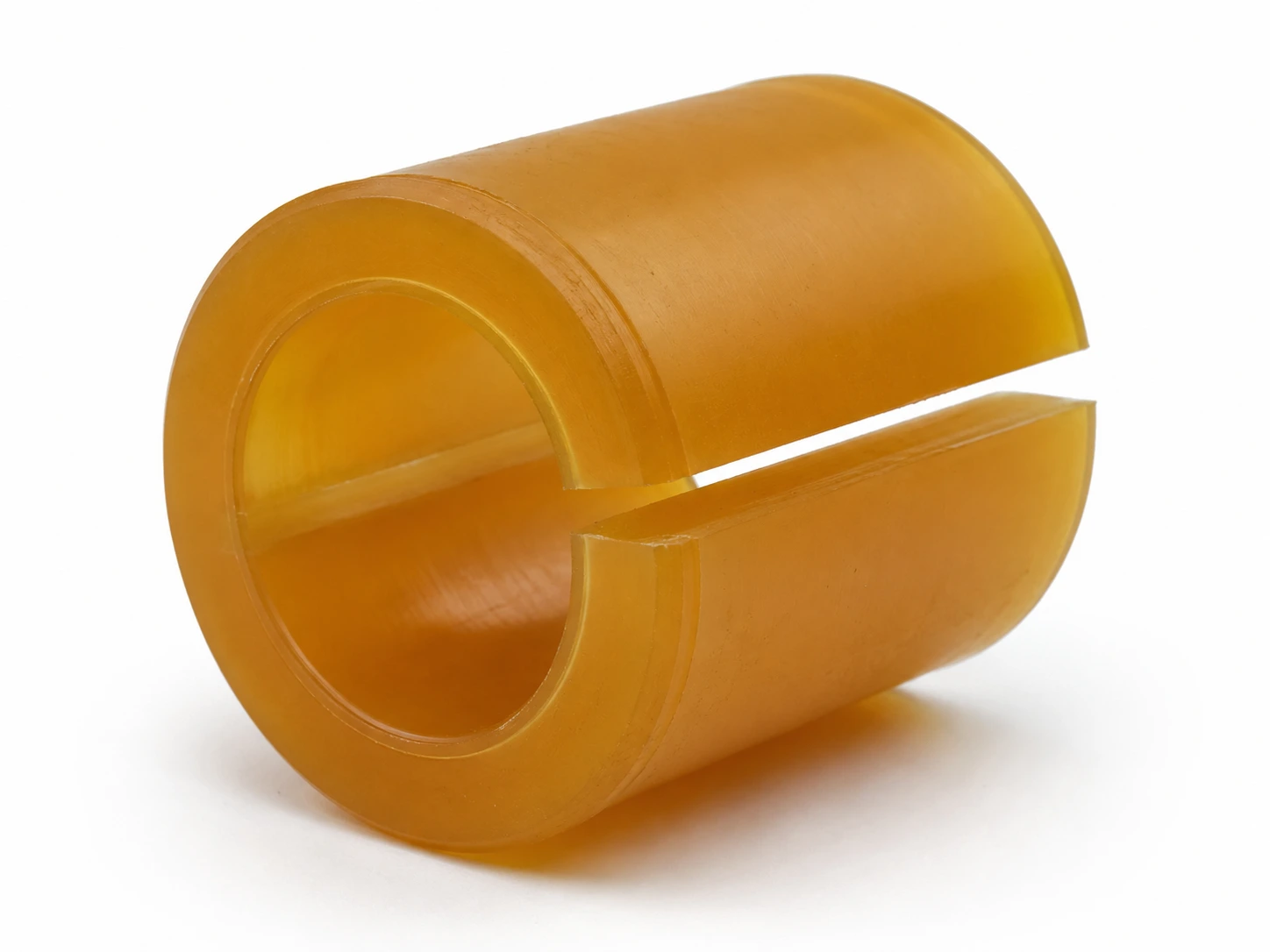

Bague fendue en polyuréthane coulé à chaud pour montage sans démontage de l'arbre — atelier Soremag, Québec

Pièce fendue, montage sans démontageSplit bushing — pour les accès limités

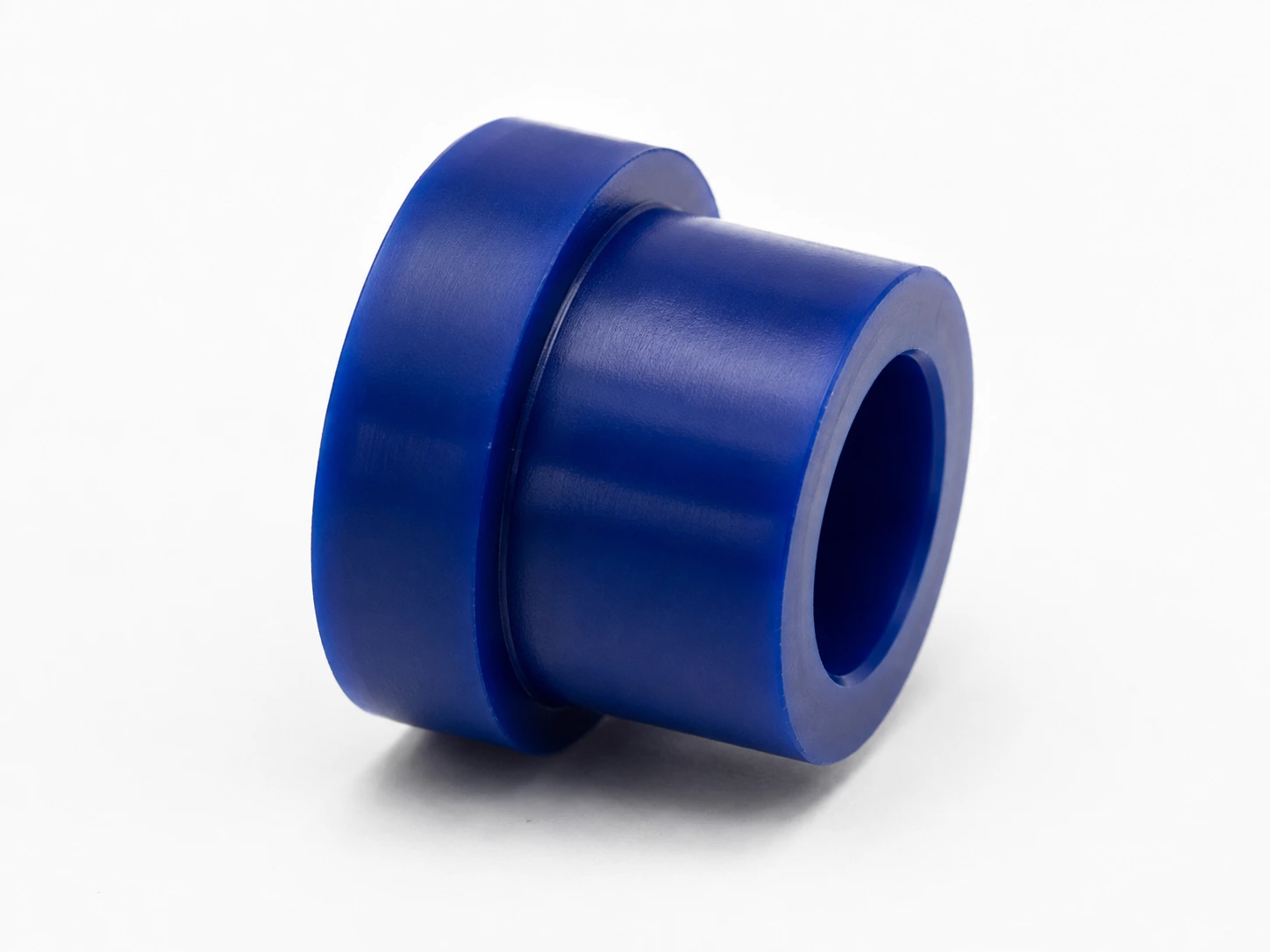

Bague à épaulement (flanged) en polyuréthane 90-95 Shore A, pour reprendre efforts axiaux et radiaux

Bague à épaulementFlanged bushing — reprend l'axial et le radial

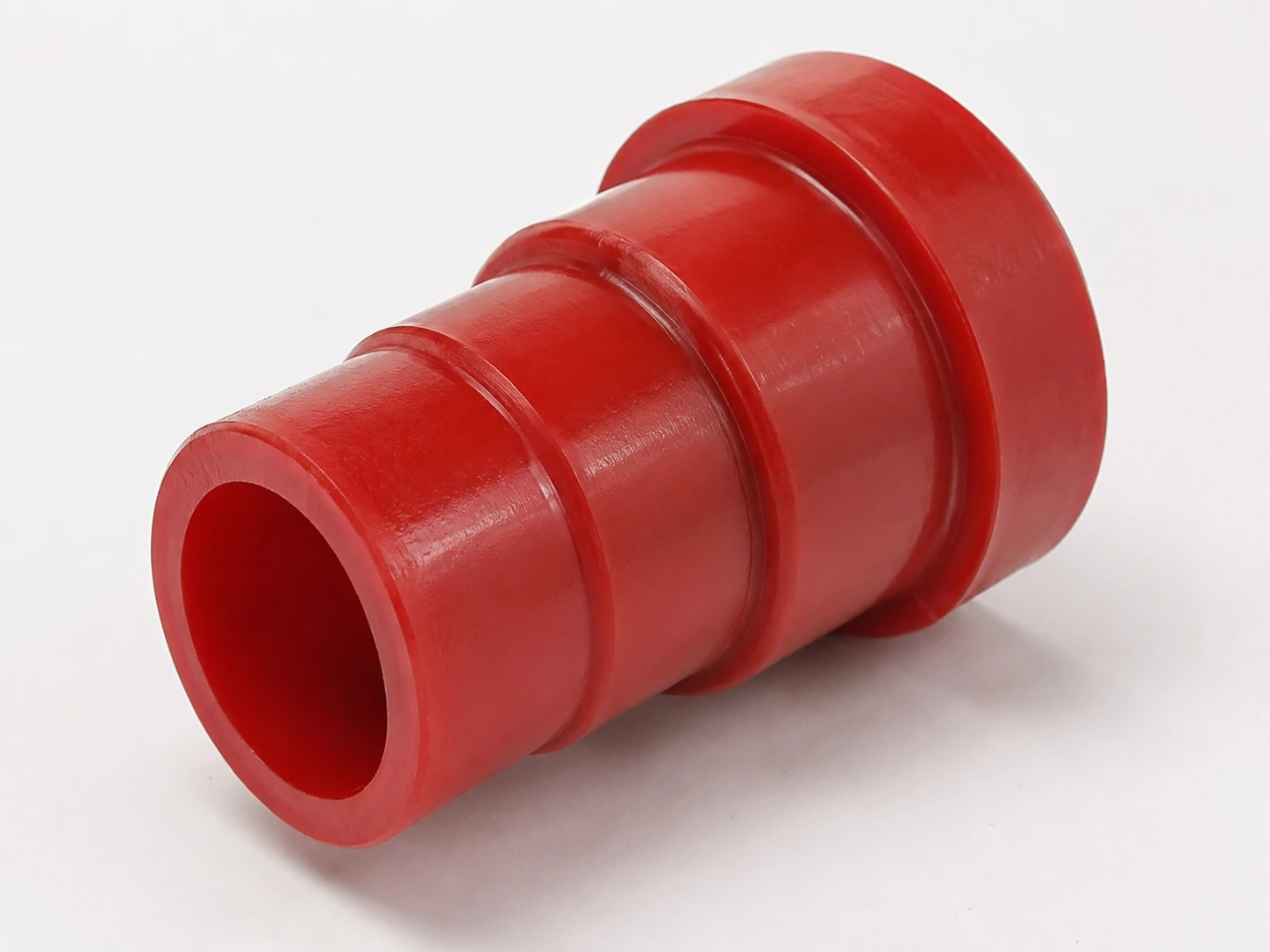

Profil sur mesure en polyuréthane, cannelé ou à gorges, moulé selon plan ou échantillon par reverse engineering

Profil sur mesure selon votre modèleCustom profile — cannelé, à gorge ou à épaulements multiples

Bagues cylindriques

Manchons de guidage ou d'appui glissés sur un arbre ou dans un logement. Le polyuréthane amortit et résiste à l'usure sans gripper ni corroder.

Coussinets & paliers lisses (bushings)

Interface entre deux pièces mobiles, en remplacement du bronze ou du caoutchouc. Fonctionnement silencieux et bonne tenue à l'humidité, selon l'application.

Douilles

Douilles de centrage, de protection ou d'appui, coulées à la cote de l'arbre et du logement. Pratiques pour réduire un jeu ou protéger un perçage.

Manchons

Manchons de protection, d'entraînement ou de raccordement, du souple au rigide. Une surface de travail en polyuréthane tenace autour de l'élément à protéger.

Entretoises

Pièces d'espacement qui maintiennent une distance entre deux éléments, tout en absorbant les chocs et en isolant le contact métal-métal.

Anneaux

Anneaux et rondelles moulés pour l'appui, le calage ou l'amortissement. Coulés à la forme voulue, sans outillage métallique coûteux, selon le projet.

Guides

Guides et bagues de guidage qui orientent un arbre, une tige ou une pièce mobile. Le polyuréthane glisse et amortit tout en limitant le marquage.

Isolateurs de vibration

Bagues, plots et supports qui découplent deux pièces pour réduire vibrations et bruit. Dureté choisie selon la charge et la fréquence, selon le projet.

Bagues avec insert métallique

Polyuréthane coulé sur un insert, un tube ou une rondelle en acier ou inox : un squelette rigide pour la fixation, une surface de travail en polyuréthane. Voir le surmoulage sur métal →

Manchons surmoulés sur acier

Manchons coulés directement sur un arbre ou un tube d'acier, avec adhésion validée selon le métal et le service. Combinaison métal + polyuréthane en une seule pièce, selon le projet.

Pièces fendues

Bagues ou manchons fendus pour un montage sans démontage de l'arbre, lorsque l'accès est limité. Faisabilité et tenue à valider selon l'application.

Pièces à épaulement

Bagues à collet ou à épaulement (type « flanged ») pour reprendre un effort axial en plus du radial. Profil et cotes définis selon le montage.

Profils sur mesure

Formes particulières, cannelées, à gorge ou à épaulement multiple, coulées et usinées selon votre plan, votre échantillon ou votre besoin — selon le projet.

Une bague ou un manchon précis en tête, ou un échantillon à copier ? Parlez-nous de votre pièce →

Choix de la formulation

Il n'existe pas de « meilleur » polyuréthane universel. Le bon choix se fait au cas par cas, selon le projet, à partir des conditions réelles de service. Voici ce que nous regardons avec vous.

Charge

Intensité et type d'effort (radial, axial, ponctuel) que la pièce doit reprendre — un point de départ pour la dureté et la formulation.

Mouvement

Rotation, glissement, oscillation ou montage fixe : le type de mouvement oriente la formulation et la finition de surface.

Vitesse

Vitesse relative des surfaces en contact, qui influence l'échauffement et l'usure selon l'application.

Compression & déformation

Charge maintenue dans le temps et déformation admissible : à surveiller pour éviter la déformation rémanente selon le projet.

Température

Température de service, ambiante et locale, qui peut restreindre le choix de la chimie du polyuréthane.

Eau & humidité

Présence d'eau, de vapeur ou d'humidité : la chimie (ester, éther, polycaprolactone) se choisit en conséquence.

Huiles & produits chimiques

Contact avec huiles, graisses ou solvants — à valider selon les produits en présence et la durée de contact.

Impacts

Chocs répétés ou occasionnels : le polyuréthane peut absorber l'impact, dans une plage à définir selon la pièce.

Cycles

Fréquence et durée de sollicitation (dynamique) : utile pour anticiper la fatigue et l'échauffement interne.

Les propriétés indiquées dépendent de la formulation retenue et des conditions réelles d'utilisation. Le gain par rapport à une pièce existante se confirme par essai ou par données d'exploitation.

Atelier

Usinage de précision

Une fois la pièce coulée, elle est mise aux cotes à l'atelier. Selon la pièce, nous pouvons réaliser les opérations suivantes pour atteindre les diamètres, les longueurs et les finitions voulus.

Tournage — mise en forme extérieure et intérieure de la pièce.
Alésage — reprise du diamètre intérieur à la cote de l'arbre.
Rectification — finition de surface et respect des tolérances serrées, selon le projet.
Perçage — trous de fixation, de lubrification ou de dégagement.
Chanfreins — arêtes cassées pour faciliter le montage.
Mise au diamètre — ajustement du diamètre extérieur au logement.
Coupe à longueur — mise à la hauteur ou à la largeur voulue.
Profils sur mesure — gorges, épaulements et formes particulières selon le plan.

Où nos bagues et manchons travaillent

Trois familles d'applications où le polyuréthane coulé fait ses preuves — et les industries où on le retrouve.

Convoyeurs & manutention

Bagues de galets et de rouleaux, guides de chaîne, douilles de pivot : des pièces qui tournent des millions de cycles en milieu poussiéreux, sans graissage.

Voir l'industrie convoyeurs →

Fabrication industrielle & équipements

Articulations et pivots de machines, supports amortissants, bagues de vérin : le polyuréthane réduit le jeu, le bruit et l'entretien sur les équipements spécialisés.

Voir la fabrication industrielle →

Acier, métaux & charges lourdes

Bagues fortement chargées, manchons de protection d'arbre et coussinets d'équipement lourd : là où le bronze grippe et où le caoutchouc s'écrase.

Voir l'industrie acier & métaux →

Reproduire une pièce sans plan

Une bague usée, sans plan ni référence ? Souvent, on peut la reproduire à partir de l'échantillon.

Reverse engineering

De l'échantillon à la pièce neuve

À partir d'une pièce existante, même usée, nous cherchons à reconstruire les dimensions d'origine. Plusieurs cotes se déduisent en s'appuyant sur l'arbre, le logement, les surfaces de contact et les traces d'usure — de façon à retrouver un ajustement fonctionnel.

Selon l'état de la pièce, certaines dimensions restent à valider avec vous. Nous confirmons ensemble les cotes critiques, la dureté et la matière avant de couler, selon le projet.

En savoir plus sur le reverse engineering →

Bague en polyuréthane rouge usée et étiquetée, alésage ovalisé, servant d'échantillon pour reproduction sans plan

Mesure au pied à coulisse numérique d'une bague usée avec croquis coté sur planchette — reverse engineering, Soremag Québec

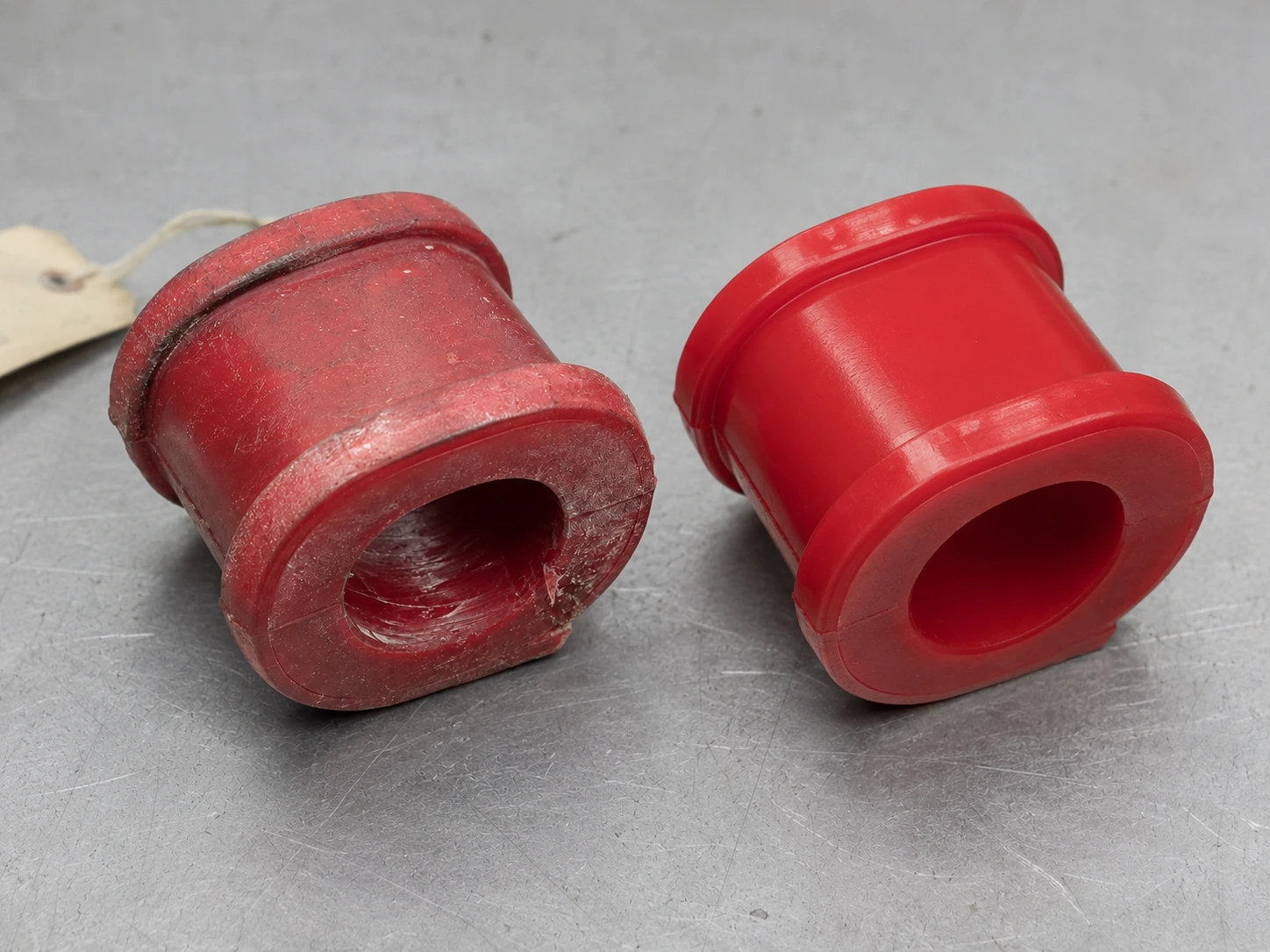

Comparaison avant-après : bague usée à côté de la bague neuve reproduite en polyuréthane rouge coulé à chaud

Questions sur les bagues et manchons en polyuréthane

Pourquoi remplacer une bague en bronze, caoutchouc ou plastique par du polyuréthane ? +

Selon l'application, une bague ou un coussinet en polyuréthane peut réduire l'usure, absorber les impacts et les vibrations et limiter le contact métal-métal, tout en résistant à l'humidité et à la corrosion. Le gain réel dépend de la charge, du mouvement et de l'environnement de la pièce, et se confirme par essai ou par données d'exploitation.

Pouvez-vous fabriquer des bagues avec insert métallique ou surmoulées sur acier ? +

Selon le projet, le polyuréthane peut être coulé sur un insert ou un tube métallique, avec une préparation et un système d'adhésion adaptés au métal et au service visé. On obtient ainsi une bague ou un manchon qui combine un squelette rigide et une surface de travail en polyuréthane. Voir notre page sur le surmoulage sur métal.

Pouvez-vous reproduire une bague ou un manchon sans plan d'origine ? +

Souvent, oui. À partir d'un échantillon, même usé, on peut reconstruire plusieurs dimensions en s'appuyant sur l'arbre, le logement, les surfaces de contact et les traces d'usure. Certaines cotes restent à valider avec vous selon l'état de la pièce. Détails sur notre page reverse engineering.
