Rouleaux d'entraînement, de traction et d'alimentation

Q: Le rainurage augmente-t-il vraiment la traction ?

Il l'augmente surtout quand la perte de prise vient d'un film d'air. À grande vitesse, une couche d'air s'installe entre le produit et le rouleau et agit comme un lubrifiant; son épaisseur croît avec la vitesse et le rayon du rouleau. Les rainures donnent à cet air un chemin de sortie. En revanche, contre une surface glacée ou un angle d'enroulement insuffisant, le rainurage seul ne réglera rien.

D'où vient réellement l'adhérence d'un rouleau

La traction qu'un rouleau peut transmettre n'est pas une propriété de sa gomme. C'est le produit de trois grandeurs mesurables — la tension du produit, l'angle sur lequel il enveloppe le rouleau, et le frottement au contact. Dès que le couple demandé dépasse ce que ces trois-là fournissent ensemble, ça glisse. Toute la mise au point consiste à savoir laquelle des trois vous pouvez encore augmenter.

Tension

Ce que le produit pousse contre la surface

Plus la bande est tendue, plus elle appuie et plus elle accroche. Mais la tension est rarement une variable libre : elle est dictée par le procédé et par ce que le produit peut encaisser sans s'étirer ni casser.

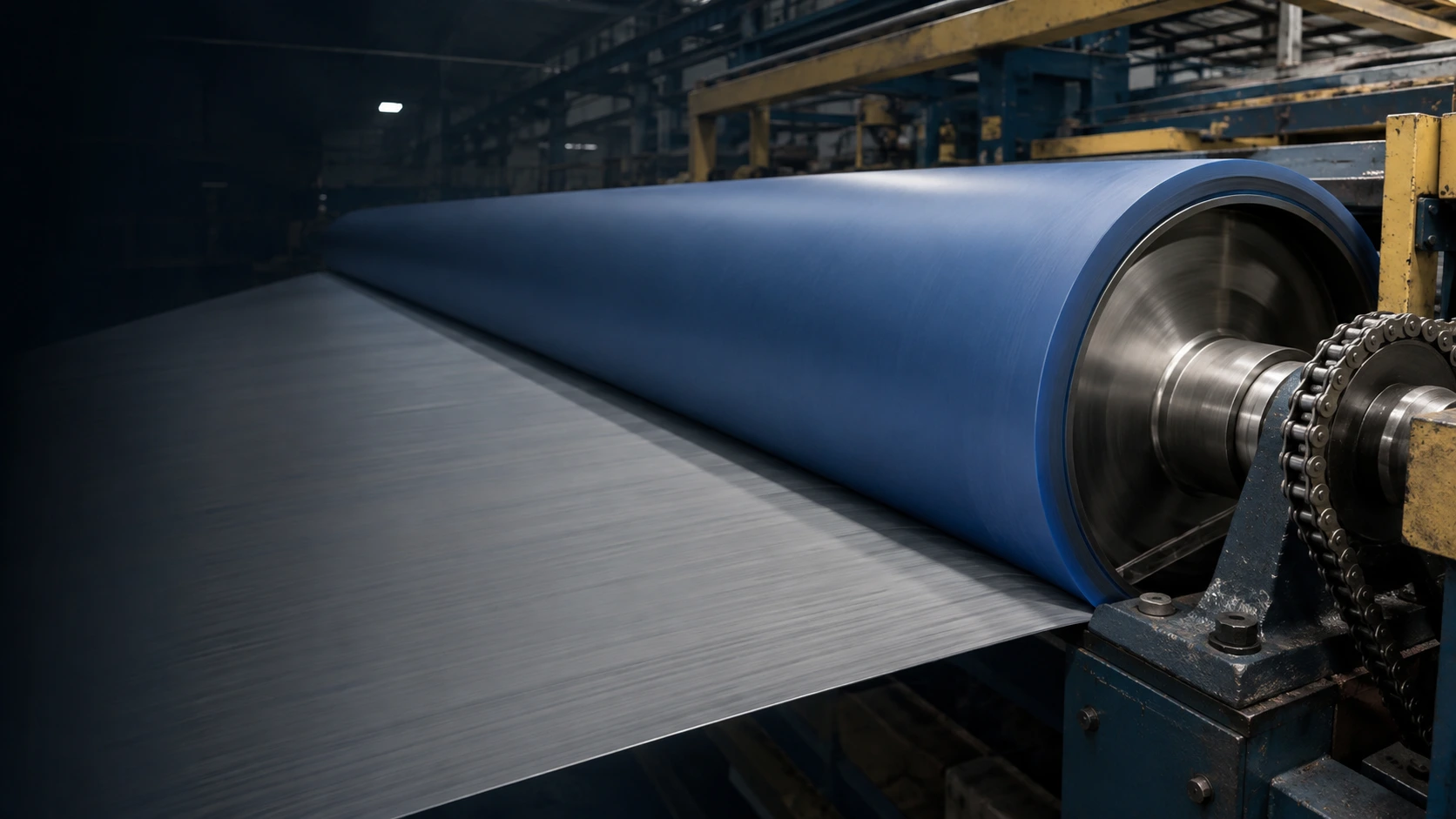

Angle d'enroulement

La variable qu'on oublie presque toujours

Plus le produit enveloppe le rouleau sur un grand arc, plus il y a de longueur pour transmettre le couple. Passer d'un contact tangent à un demi-tour change tout — et ça ne coûte rien au produit. C'est le premier levier à examiner.

Frottement

La seule des trois qu'on fabrique

C'est notre terrain : composé, dureté, fini de surface, texture, rainurage, moletage. Et la variable qui se dégrade en service, parce qu'une surface se glace, s'encrasse et se durcit avec les années.

Le piège classique

Devant un rouleau qui glisse, la solution la plus rapide est de serrer davantage. Ça fonctionne souvent — jusqu'à ce que le produit se marque, que le recouvrement chauffe, que les roulements souffrent et que la surface se glace encore plus vite. Vous avez alors deux problèmes au lieu d'un.

Regardez l'angle d'enroulement avant la charge. Sur beaucoup de machines, il reste de la marge à ce chapitre-là, et c'est le seul levier qui augmente la traction sans rien exiger de plus du produit.

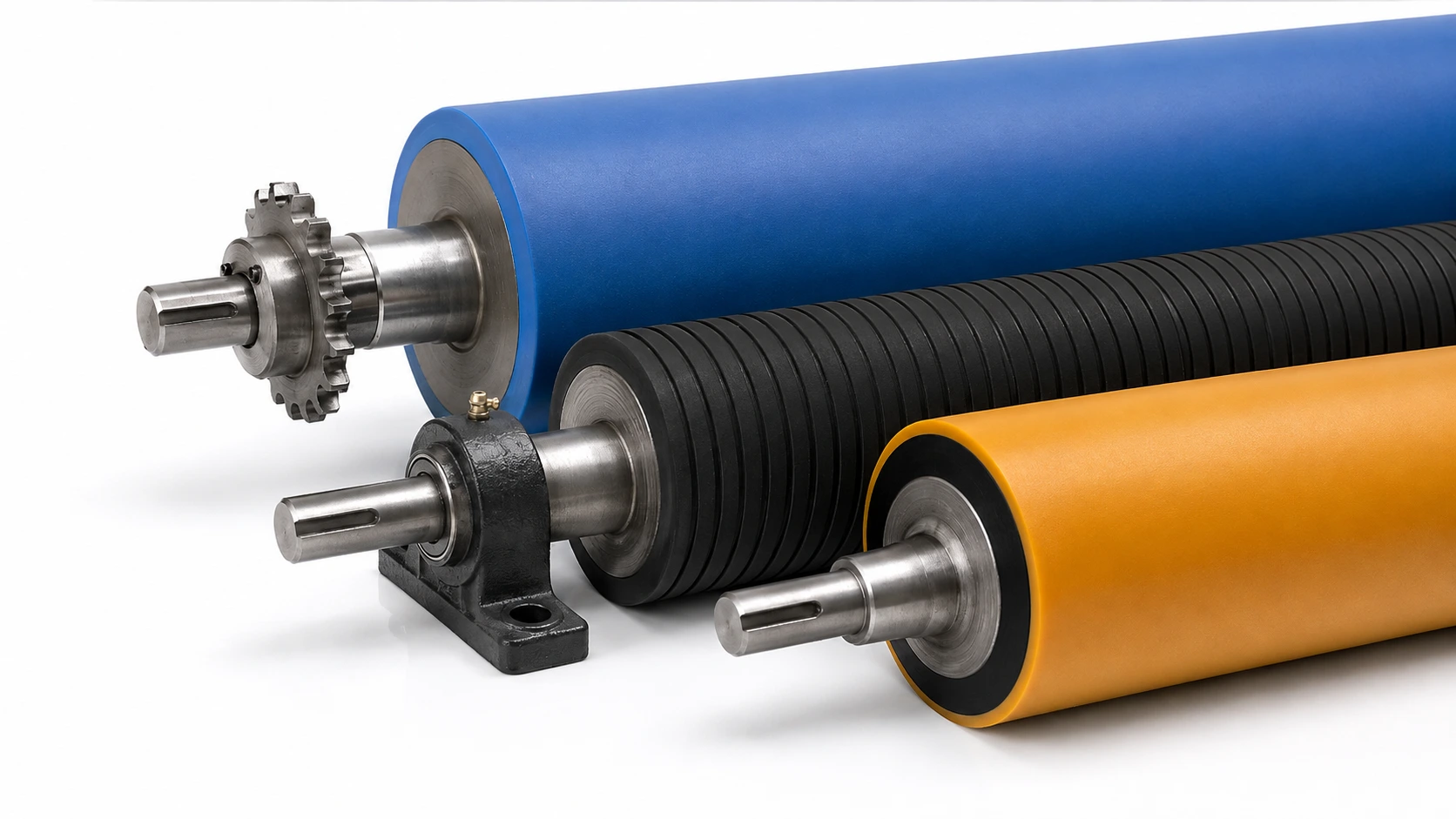

Les rouleaux d'entraînement que nous recouvrons

Une même fonction — faire avancer, tirer ou retenir le produit — sous des noms qui changent selon la machine et l'industrie.

Rouleaux d'entraînement — drive rolls

Motorisés, ils imposent la vitesse de la ligne. Tout écart entre leur vitesse périphérique et celle du produit se paie en glissement, en marques ou en étirement.

Rouleaux de traction — pull rolls

Ils tirent la bande en sortie d'une section : four, presse, extrudeuse. On y cherche une prise franche sur un produit souvent chaud, poudreux ou fraîchement enduit.

Rouleaux d'alimentation — feed rolls

Ils engagent la pièce dans la machine : panneau, feuille, carton, profilé. La régularité du pas d'alimentation dépend directement de leur diamètre et de leur adhérence.

Rouleaux de tirage — draw / haul-off rolls

En sortie d'extrusion, ils tirent le film, le tube ou le profilé à vitesse constante. Un glissement se lit immédiatement dans la dimension du produit.

Rouleaux d'entrée et de sortie — infeed / outfeed rolls

Ils accompagnent la pièce à l'entrée et à la sortie d'un poste de travail, sans la freiner ni la pousser plus vite que l'outil.

Rouleaux presseurs de maintien — hold-down rolls

Ils gardent la pièce en appui contre le convoyeur ou la table pendant l'usinage. La constance de l'appui compte plus que la force.

Rouleaux de tension et de freinage — bridle / S-rolls

Vocabulaire des lignes de métal : plusieurs rouleaux en S créent, par accumulation d'angle d'enroulement, la retenue nécessaire pour tenir la tension de la bande.

Rouleaux de cabestan — capstan rolls

Câble, fil, tube ou profilé enroulé sur plusieurs tours : la traction s'accumule à chaque passage. Le recouvrement doit tenir sans se creuser.

Rouleaux de guidage et porteurs — guide / idler rolls

Non motorisés, entraînés par le produit lui-même. Un cas particulier et redoutable : s'ils n'ont pas assez de prise pour démarrer, le produit frotte sur un rouleau immobile.

Rouleaux à double dureté

Sous-couche dure qui porte la charge, couche de surface souple qui agrippe. Le seul moyen d'avoir de la prise sans que le rouleau s'écrase sous l'effort.

Rouleaux rainurés d'entraînement

Diamant, chevron ou hélicoïdal selon la fonction : ils évacuent l'air ou l'eau qui s'infiltre dans le contact et rétablissent la prise à grande vitesse.

Roues et galets d'entraînement — feed wheels

Même physique, autre format : roues motrices, galets de traction, roues de transfert. Voir notre page recouvrement de roues.

Votre position porte un autre nom ? Envoyez une photo ou un plan : c'est la fonction et les conditions de service qui déterminent le recouvrement. Voir aussi les autres familles de rouleaux.

La surface, c'est là que se gagne la traction

Sur un rouleau d'entraînement, le fini et le motif de surface pèsent souvent plus lourd que la dureté. Voici les trois familles, et ce que chacune vous coûte.

Lisse, rectifié ou mat — ground / matte

La rugosité contrôlée règle l'adhérence sans rien ajouter en relief. C'est le choix quand le produit ne tolère aucune empreinte : films minces, feuilles imprimées, surfaces vernies. Le revers : c'est le fini qui se glace le plus vite.

Rainuré — grooved

Hélicoïdal, chevron, diamant ou axial. Le motif ouvre un chemin à l'air et à l'eau piégés dans le contact — c'est la réponse au glissement à grande vitesse. À réserver aux produits qui tolèrent un contact discontinu.

Moleté ou texturé — knurled

Un croisillon usiné dans la surface, en relief fin et serré. Prise très franche sur un produit rigide, glissant ou poudreux, sans avoir à écraser le recouvrement. Mais le motif laisse une empreinte : hors de question sur un produit sensible.

Le motif se choisit avec le produit, la vitesse et la tolérance au marquage. Détail des motifs et de leur pas sur la page rouleaux rainurés, et des finis sur la page meulage de rouleaux.

Ce que Soremag fait sur un rouleau d'entraînement

On repart de votre mandrin : la partie qui s'use est la surface de travail, pas la structure.

Intervention	Ce que ça règle sur un rouleau d'entraînement
Recouvrement caoutchouc ou polyuréthane coulé	Composé et dureté choisis pour le frottement voulu, la vitesse de ligne et le produit en contact.
Recouvrement à double dureté	Support dur en sous-couche, adhérence en surface — quand une seule dureté ne peut pas faire les deux.
Rectification et fini de surface	Rugosité voulue, faux-rond, cylindricité : c'est ce qui redonne de la prise à un rouleau glacé.
Rainurage sur mesure	Motif et pas adaptés à l'air ou au liquide à évacuer, reproduits ou repensés.
Moletage et texturation	Prise franche sur produit rigide ou glissant, quand une empreinte fine est acceptable.
Profil et diamètre appariés	Sur une paire ou un train de rouleaux, des diamètres appariés évitent le glissement différentiel.
Équilibrage dynamique	Élimination du broutage et des marques cycliques sur les entraînements rapides.
Réparation du mandrin, des portées et des tourillons	Un rouleau qui vibre ou qui a du jeu ne transmet pas un couple régulier, peu importe sa surface.
Reverse engineering	Reproduction de la matière, de la dureté et du motif à partir du rouleau usé — sans plan.
Formulations antistatiques ou conductrices	Selon disponibilité, quand l'accumulation de charge nuit à l'entraînement ou à la sécurité.

Capacités : de 10 Shore A à 85 Shore D · pièces de 2 mm à 20 pi de long · usinage jusqu'à Ø 42 po × 240 po, Ø 68 po × 175 po ou Ø 76 po × 36 po · usinage jusqu'à ±0,001 po (±0,025 mm) selon le composé. Voir le contrôle de qualité.

Un cas vécu où toute la question était la traction

Le contre-exemple parfait au réflexe « ça s'use vite, durcissons-le ».

Étude de cas · essorage de feuille d'acier

Des rouleaux non motorisés, censés être entraînés par la feuille d'acier elle-même. À 80 Shore A, la feuille glissait sur plusieurs mètres avant de réussir à les faire tourner — et laissait un méplat à chaque bobine. L'usure ressemblait à de l'abrasion; c'était en réalité un défaut d'entraînement.

En descendant à 60 Shore A avec un nitrile reformulé, la surface de contact s'est élargie, le frottement disponible a suffi à démarrer les rouleaux dès le rembobinage, et les méplats ont disparu. La durée de vie est passée d'environ trois à quatre semaines à trois à quatre mois.

Lire l'étude de cas complète →

La leçon transférable : un méplat ne raconte jamais une histoire d'usure, il raconte une histoire d'immobilité. Si un rouleau non motorisé se plaque, cherchez d'abord la traction, pas la résistance à l'abrasion. Voir aussi le guide de diagnostic.

Le détail technique

Les mécanismes propres à l'entraînement — ceux qui expliquent la plupart des lignes qui se mettent à glisser sans raison apparente.

L'angle d'enroulement : le levier gratuit

La traction disponible croît avec l'arc de contact entre le produit et le rouleau, et elle croît vite. Un rouleau à peine tangent à la bande ne dispose que d'une fraction de la prise que le même rouleau offrirait sur un demi-tour, à tension et à frottement identiques.

C'est le principe qu'exploitent les trains de rouleaux en S sur les lignes de métal et les cabestans sur les lignes de câble : on n'augmente ni la tension ni la charge, on accumule de l'angle.

En pratique : avant de commander un recouvrement plus adhérent, vérifiez si un rouleau de renvoi ou un repositionnement ne peut pas augmenter l'enroulement. C'est souvent la correction la moins chère et la moins risquée pour le produit.

Le film d'air à grande vitesse

À vitesse élevée, le produit ne touche pas vraiment le rouleau : il flotte sur une couche d'air entraînée par la rotation. Cette couche agit comme un lubrifiant et fait chuter le frottement — le rouleau est en bon état, la matière est la bonne, et pourtant ça glisse.

L'épaisseur de ce film augmente avec la vitesse et le rayon du rouleau, et diminue quand la tension monte. C'est pour ça qu'un problème de glissement apparaît souvent après une augmentation de cadence, sans qu'on ait rien changé au rouleau.

La réponse est le rainurage : donner à l'air un chemin pour sortir de la zone de contact. Un motif hélicoïdal ou en chevron évacue vers les rives; un motif axial coupe le film sur toute la largeur.

Le glaçage : le rouleau a l'air neuf et ne travaille plus

Avec les mois, la surface d'un recouvrement se lisse et se polit sous l'effet du contact et de la chaleur. Elle devient brillante, presque vitreuse — d'où le nom. La rugosité qui procurait le frottement a disparu, mais visuellement le rouleau paraît impeccable : pas de fissure, pas de perte de diamètre notable.

C'est l'un des diagnostics les plus fréquents quand une ligne se met à glisser progressivement, sans événement déclencheur. Un simple relevé au comparateur ne le voit pas; passer la main sur la surface, oui.

La correction est une rectification qui rétablit la rugosité voulue. Si le glaçage revient trop vite, c'est le composé qu'il faut revoir — et parfois la température de service.

Double dureté : agripper sans s'écraser

Un recouvrement souple agrippe bien mais s'écrase sous la charge, ce qui fait varier le diamètre effectif et donc la vitesse d'entraînement. Un recouvrement dur garde sa géométrie mais n'a pas de prise.

La double dureté résout la contradiction en superposant deux couches : une sous-couche plus dure qui porte l'effort et stabilise la géométrie, une couche de surface plus souple qui fait le travail d'adhérence.

On y a recours surtout sur les entraînements fortement chargés, les rouleaux de grand diamètre et les positions où la constance du pas d'alimentation est critique.

Diamètres appariés et glissement différentiel

Quand plusieurs rouleaux entraînent le même produit, un écart de diamètre entre eux crée un écart de vitesse périphérique. Le produit est alors tiré par l'un et retenu par l'autre : il glisse sur le plus lent, s'étire entre les deux, ou les deux à la fois.

Le phénomène est particulièrement visible sur les paires de rouleaux de pré-étirage, où c'est justement le rapport de diamètres qui règle le taux d'étirage — voir la page rouleaux de pré-étirage.

D'où une règle simple : quand on refait un rouleau d'un train, on vérifie les diamètres de tous les autres. Refaire les deux rouleaux d'une paire ensemble est souvent plus économique que de les refaire séparément à six mois d'intervalle.

Électricité statique

Sur les films plastiques et certains non-tissés, le passage sur un rouleau isolant génère une charge électrostatique. Elle attire la poussière, colle le produit là où il ne devrait pas coller, perturbe l'empilage et peut poser un enjeu de sécurité en présence de solvants.

Des formulations antistatiques ou conductrices existent, selon disponibilité, pour évacuer la charge par le mandrin. C'est un paramètre à mettre sur la table dès la demande, parce qu'il contraint le choix du composé.

Remise à neuf, étape par étape

1. Réception et relevé de l'état : dureté en plusieurs points, diamètre, faux-rond, rugosité, état du motif existant.

2. Retrait de l'ancien recouvrement, inspection du mandrin, des portées et des tourillons.

3. Réparation mécanique au besoin, préparation de surface et adhérisation.

4. Application du nouveau recouvrement — vulcanisation pour le caoutchouc, coulée à chaud pour le polyuréthane.

5. Rectification au diamètre, au profil et au fini visés.

6. Rainurage ou moletage selon la fonction.

7. Équilibrage dynamique, contrôle final et traçabilité. Détail complet dans notre procédé de recouvrement.

Diagnostic → cause → correction

Ce qu'on entend le plus souvent au téléphone, et ce que ça veut généralement dire.

Symptôme	Cause probable	Correction
Glissement apparu après une hausse de cadence	Film d'air entraîné à la nouvelle vitesse	Rainurage adapté au sens d'évacuation; révision du fini.
Glissement progressif, sans événement déclencheur	Surface glacée ou encrassée	Rectification à la rugosité voulue; révision du composé si le glaçage revient vite.
Méplats sur un rouleau non motorisé	Traction insuffisante pour le mettre en rotation	Baisse de dureté avec composé reformulé, ou motif de surface plus agressif.
Produit marqué là où il est entraîné	Charge trop élevée, recouvrement trop dur, motif trop agressif	Augmenter l'angle d'enroulement plutôt que la charge; revoir le motif et la dureté.
Pas d'alimentation irrégulier	Diamètre variable, recouvrement qui s'écrase, faux-rond	Rectification, double dureté, diamètres appariés sur le train.
Produit étiré ou déchiré entre deux rouleaux	Glissement différentiel par écart de diamètre	Réappariement des diamètres, réfection de la paire ensemble.
Rainures comblées ou arrondies	Usure du motif, encrassement, fluage du composé	Reprise du rainurage; motif ou pas révisé si le comblement récidive.
Broutage, vibration à haute vitesse	Balourd, roulement, portée usée	Réparation des portées, roulements neufs, équilibrage dynamique.
Poussière collée, produit qui adhère au rouleau	Charge électrostatique, composé trop collant	Formulation antistatique selon disponibilité; révision du composé et du fini.

Chaque signature d'usure est reprise en détail dans le guide de diagnostic rouleaux et roues.

Où l'on trouve ces rouleaux

Partout où quelque chose doit avancer à une vitesse maîtrisée — c'est-à-dire à peu près partout.

Emballage, film & extrusion Pâtes & papiers Imprimerie Carton Textiles & non-tissés Bois, finition & revêtement Acier, aluminium & métaux Convoyeurs & manutention Agroalimentaire Fabrication industrielle

Questions fréquentes — rouleaux d'entraînement et de traction

Pourquoi mon rouleau d'entraînement glisse-t-il ? +

La traction disponible dépend de trois choses : la tension du produit, l'angle sur lequel il enveloppe le rouleau, et le frottement au contact. Dès que le couple demandé dépasse ce que ces trois-là fournissent, ça glisse. Les causes concrètes les plus fréquentes : une surface glacée par l'usage, un angle d'enroulement trop faible, un film d'air à grande vitesse, un recouvrement devenu trop dur, ou de l'encrassement.

Un recouvrement plus mou donne-t-il toujours plus d'adhérence ? +

Souvent, mais jamais gratuitement. Plus souple, le recouvrement s'écrase davantage, la surface de contact s'élargit et le frottement disponible augmente. En contrepartie il chauffe plus à grande vitesse, s'use plus vite sur un produit abrasif, et peut marquer un produit sensible. Sur un rouleau non motorisé, baisser la dureté est parfois exactement la bonne réponse — nous l'avons documenté sur une ligne d'acier.

Le rainurage augmente-t-il vraiment la traction ? +

Il l'augmente surtout quand la perte de prise vient d'un film d'air. À grande vitesse, une couche d'air s'installe entre le produit et le rouleau et agit comme un lubrifiant; son épaisseur croît avec la vitesse et le rayon du rouleau. Les rainures donnent à cet air un chemin de sortie. En revanche, contre une surface glacée ou un angle d'enroulement insuffisant, le rainurage seul ne réglera rien.

C'est quoi un rouleau à double dureté ? +

Un recouvrement en deux couches : une sous-couche plus dure qui porte la charge et stabilise la géométrie, une couche de surface plus souple qui procure l'adhérence. C'est le seul moyen d'agripper sans que le rouleau s'écrase sous l'effort — un compromis impossible avec une dureté unique.

Comment augmenter la traction sans marquer le produit ? +

En cherchant ailleurs que dans la pression. Serrer davantage est le réflexe le plus courant et souvent le plus dommageable, parce que c'est la charge qui marque. Commencez par l'angle d'enroulement, qui augmente la traction sans rien exiger de plus du produit; puis par le fini et le motif de surface; et seulement ensuite par la dureté et la charge.

Qu'est-ce que le glaçage, et comment le corriger ? +

C'est le lissage progressif de la surface par l'usage : elle devient brillante, presque polie, et perd son adhérence. Le rouleau a l'air neuf mais ne travaille plus. La correction passe par une rectification qui rétablit la rugosité, et par un changement de composé si le glaçage récidive trop vite.

Faut-il refaire les deux rouleaux d'une paire ensemble ? +

C'est préférable dès que les deux entraînent le produit. Un écart de diamètre entre eux crée un écart de vitesse périphérique : le produit glisse sur le plus lent ou s'étire entre les deux. Refaire la paire d'un coup coûte souvent moins cher que deux interventions à six mois d'écart, et évite une période où le train est mal apparié.

Pouvez-vous reproduire un rouleau d'entraînement sans plan ? +

Oui. On relève les dimensions, on identifie en laboratoire la famille du composé et sa dureté, et on reproduit le motif existant. Souvent on en profite pour corriger ce que l'usure a révélé : un motif qui se comblait, une dureté qui ne convient plus à la vitesse actuelle. C'est le travail de reverse engineering.
