Reverse engineering de rouleaux, roues et pièces industrielles

Q: Qu'analysez-vous de particulier pour une roue ?

Au-delà des cotes : la pression appliquée (charge par roue et surface de contact réelle), la vitesse, l'environnement — température, contamination, produits chimiques — et même l'état du plancher sur lequel elle roule. Ces données décident de la matière, de la dureté et de la géométrie du recouvrement.

Reproduire, réparer ou améliorer un rouleau, une roue ou une pièce moulée à partir de la pièce existante — même sans plans et sans connaître la matière d'origine.

Faire évaluer ma pièce

Pas de plan ? La pièce suffit.

Un rouleau usé, brisé, discontinué ou sans plans d'origine ne devrait pas arrêter votre production.

On part de la pièce réelle — rouleau, mandrin, arbre, roue ou pièce moulée — pour relever les cotes critiques, comprendre sa fonction et refaire une pièce fiable, mesurable et prête à retourner en production. Pas seulement copier : on analyse le cœur métallique, les portées, le profil (bombé, rainures), le recouvrement, la dureté, le fini et les conditions réelles d'usage.

Une solution quand les plans ne sont plus disponibles

Avec le temps, les dessins se perdent, les tolérances deviennent floues ou la pièce a été modifiée sans documentation — souvent fabriquée jadis par un équipementier ou un fournisseur qui n'existe plus.

Soremag repart d'un échantillon réel : on mesure la pièce — rouleau, roue ou pièce moulée —, on identifie les zones critiques et on produit la base technique nécessaire à la réparation, au recouvrement ou à la fabrication d'un rouleau neuf — surtout quand la pièce est critique pour la production et difficile à remplacer.

Ce que nous analysons

Tous les éléments qui influencent directement la performance du rouleau :

Diamètre extérieur et longueur de face
Dimensions des shafts et portées de roulements
Épaulements, rainures, keyways et profils spéciaux
Concentricité, faux-rond et alignement
Épaisseur du recouvrement
Dureté du caoutchouc ou du polyuréthane
Fini de surface demandé ou existant
Bombé, taper ou géométrie particulière
État du mandrin
Usure, corrosion, fissures ou déformation
Besoin de balancement dynamique
Conditions d'opération et type d'application
Pour une roue : charge par roue, surface de contact, vitesse — et l'état du plancher
Pour une pièce moulée : fonction réelle, matière d'origine et possibilité de la refaire en polyuréthane

Cette analyse permet de déterminer si la pièce peut être réparée, recouverte à neuf, modifiée — ou s'il est préférable de la fabriquer à neuf.

Pas seulement des rouleaux : roues et pièces moulées

Le même raisonnement s'applique aux roues et aux pièces moulées en polyuréthane — avec leurs propres questions.

Roues : la pièce dans son environnement réel

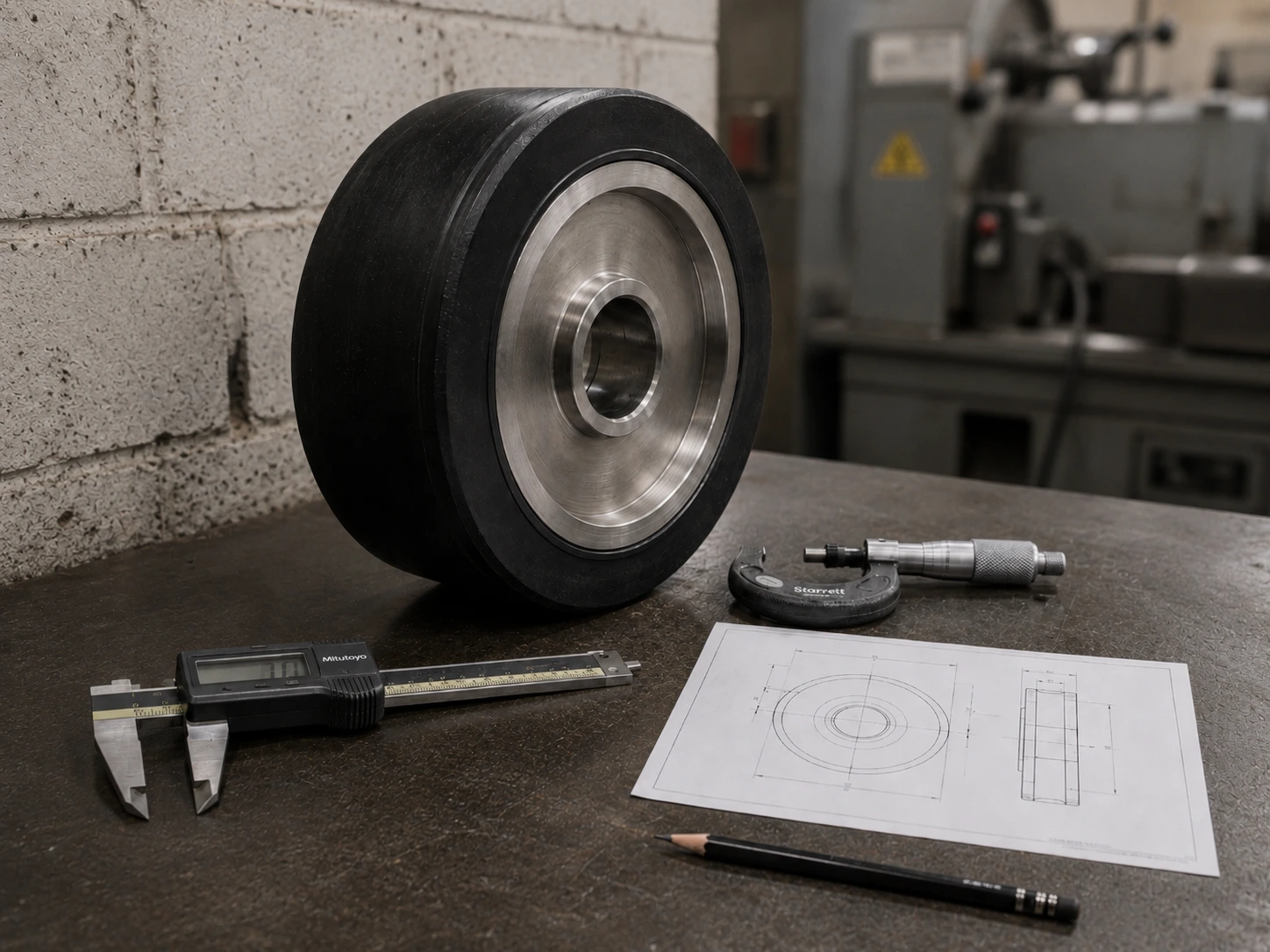

Pour une roue, relever les cotes n'est que le début. On calcule la pression appliquée — charge par roue, surface de contact réelle — et on regarde l'environnement de travail, jusqu'à l'état du plancher sur lequel elle roule. C'est souvent là qu'on dépasse la pièce d'origine : la pièce OEM est conçue pour la machine en général; nous, on la reconçoit pour votre équipement, avec les vraies charges, les vraies vitesses et les vraies contraintes. Voir le recouvrement de roues.

Pièces moulées : changer de matière, pas juste copier

Il n'est pas rare de partir d'une pièce en métal, en acier ou en plastique — et de la refaire en polyuréthane selon les besoins du client. Le reverse engineering sert alors à convertir la matière, pas seulement à reproduire la géométrie : on relève les cotes, on comprend la fonction, puis on choisit la formulation et la dureté qui conviennent aux conditions réelles. Voir les pièces moulées en polyuréthane.

Le relevé, en pratique

Chaque cote est prise sur la pièce réelle — pas sur un plan qui date de vingt ans.

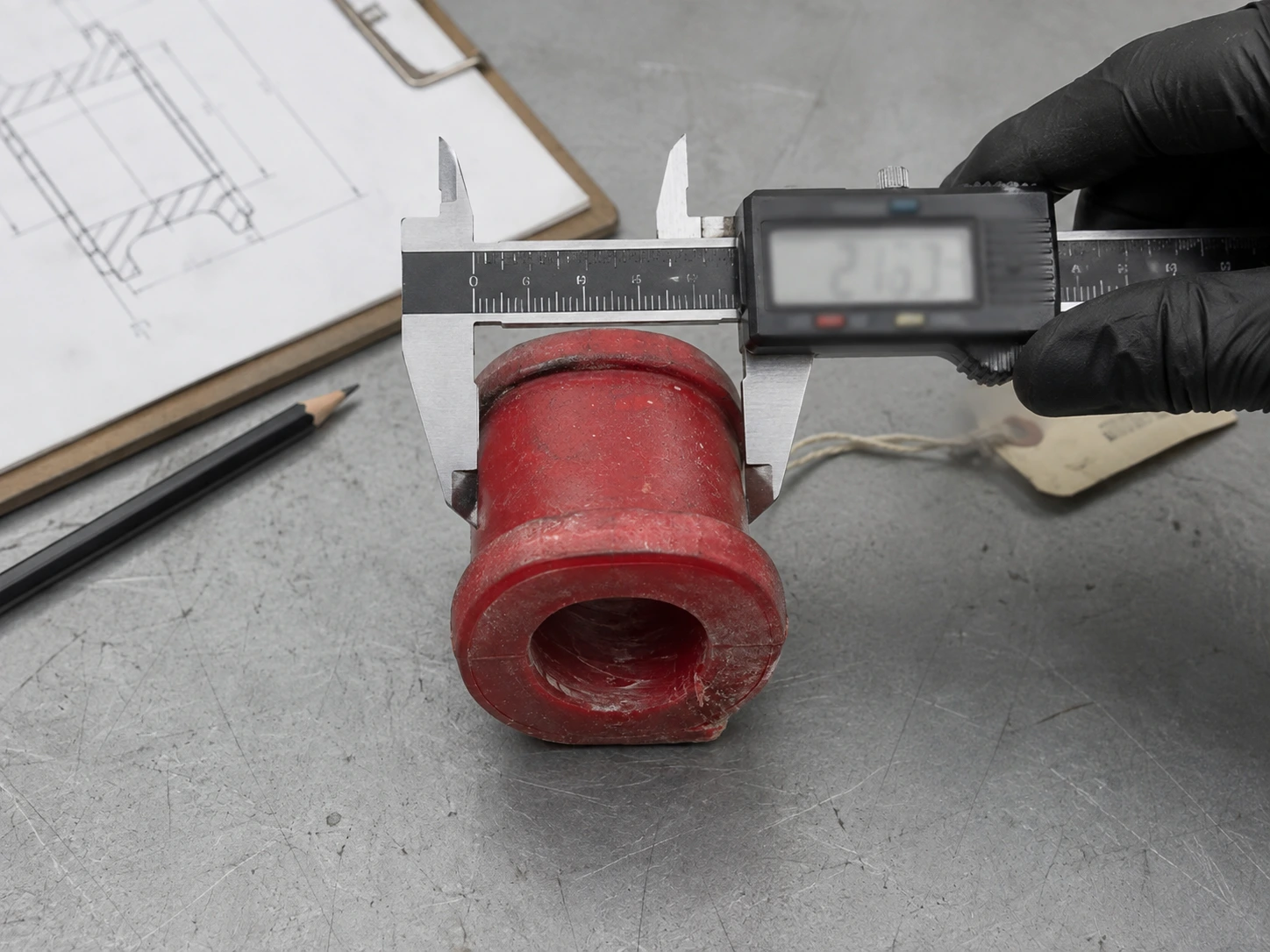

Relevé au pied à coulisse d'une bague en polyuréthane — reverse engineering d'une pièce moulée chez Soremag, Laval (Québec)

Pièces moulées

Diamètres intérieur et extérieur, hauteur, chanfreins : la bague est relevée cote par cote avant de choisir la matière et la dureté.

Roues

Largeur de bande, diamètre, profil et logement du roulement — puis les vraies conditions : charge, vitesse, état du plancher.

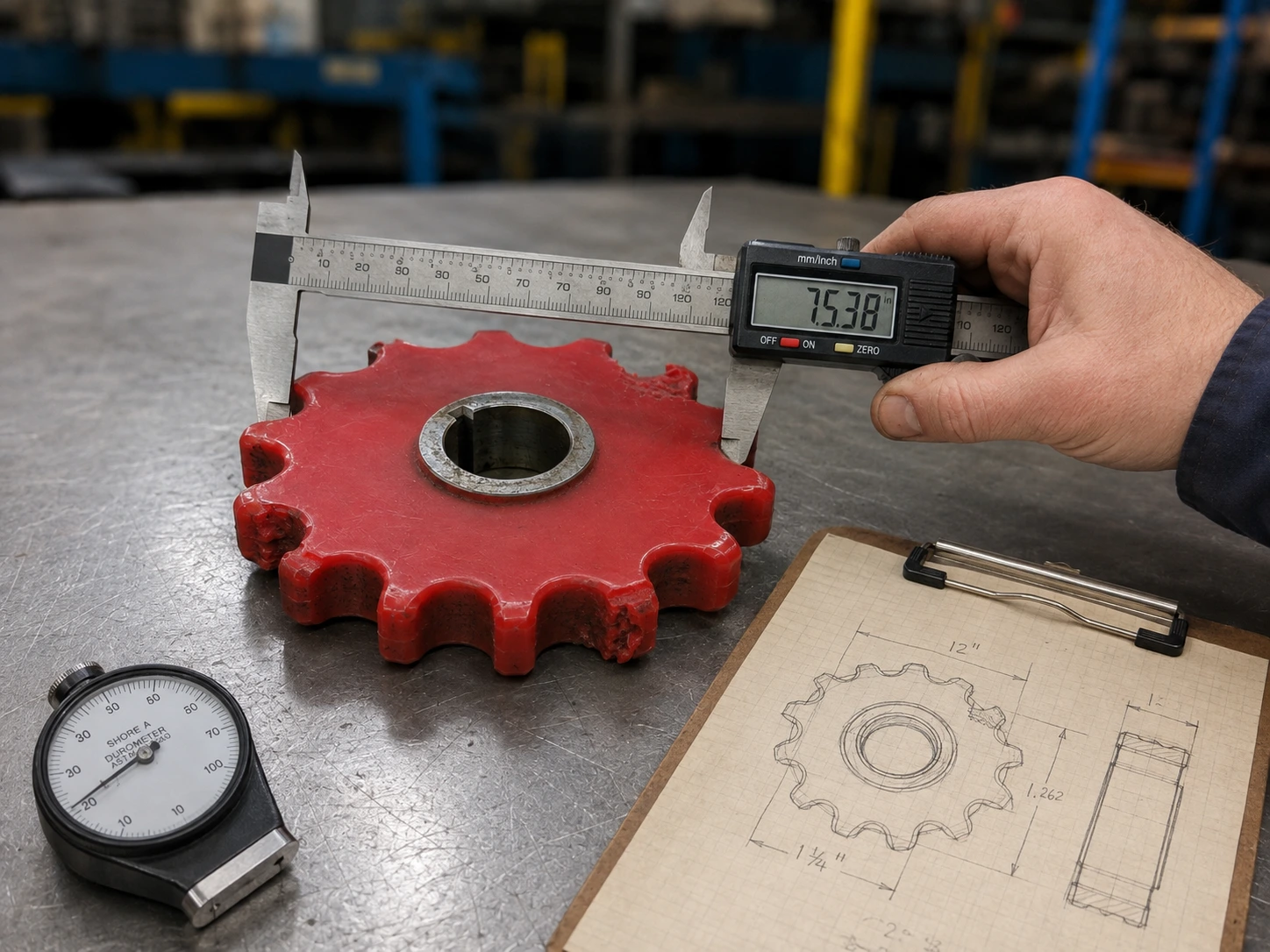

Mesure d'un pignon au pied à coulisse — reverse engineering et conversion métal vers polyuréthane chez Soremag

Conversion de matière

Un pignon d'acier relevé pour être refait en polyuréthane : moins de bruit, moins d'usure sur la pièce qui l'accompagne.

Réparation, recouvrement ou fabrication complète

Selon l'état de la pièce, nous proposons différentes options.

Recouvrement à neuf

Si le mandrin ou le corps de la roue est encore en bon état, nous retirons l'ancien revêtement, préparons la surface et appliquons un nouveau recouvrement en caoutchouc ou en polyuréthane.

Réparation ou fabrication du métal

Noyau endommagé, arbre voilé, portées usées ou mandrin à refaire ? La partie métallique — réparation ou fabrication neuve — est exécutée à l'interne. Détails sur la page Fabrication & réparation (métal).

Le but est toujours le même : remettre en service une pièce fonctionnelle, durable et adaptée à vos besoins réels de production. Quand le relevé des cotes doit se faire directement sur votre ligne, on se déplace : voir le service technique sur site.

Adapter le matériau à l'application

Le recouvrement est choisi selon vos conditions réelles — abrasion, solvants, humidité, chaleur, compression, produits chimiques, traction, fini de surface. On vous oriente vers le bon caoutchouc ou polyuréthane. Pour une pièce moulée, c'est la formulation et la dureté du polyuréthane qu'on adapte — y compris quand la pièce d'origine était en métal ou en plastique.

Parfois on reproduit la performance d'origine; souvent on en profite pour améliorer le matériau et corriger une usure prématurée, un glissement, un marquage ou une durée de vie insuffisante. Un cas vécu sur une machine importée, où reproduire la pièce d'origine aurait reproduit la panne : durée de vie doublée sur un rouleau de ligne de film.

Aller plus loin : analyse et documentation

Analyse en laboratoire du revêtement existant +

Matériau d'origine inconnu ? Le reverse engineering s'applique aussi à la matière elle-même : identifier le type de polyuréthane ou la famille de caoutchouc, la dureté, la structure du composé, certaines charges et additifs. L'analyse se fait à l'interne — dureté, essais au rhéomètre, abrasion DIN — et, quand il faut aller plus loin dans la chimie, avec une firme extérieure spécialisée en analyse de polymères. Le but n'est pas juste de copier, mais de comprendre pourquoi il performe — ou pourquoi il a échoué, et d'orienter le bon composé, la dureté, le système d'adhésion et le procédé. Si la formule exacte est impossible à reproduire, on développe un équivalent fonctionnel.

Problèmes investigués : usure prématurée, fissuration, délamination, perte d'adhérence, gonflement chimique, durcissement/ramollissement anormal, contamination, incompatibilité avec l'environnement.

Un processus documenté +

Une fois la pièce mesurée et validée, les données servent de référence pour les prochains remplacements : moins d'erreurs, remplacements plus rapides, planification facilitée lors d'un arrêt.

Ce qu'on documente : mesures dimensionnelles, photos, dureté, matériau recommandé, fini de surface, profil/rainures, observations d'usure, recommandations, besoin de balancement, validations finales.

Quand utiliser le reverse engineering ?

Une excellente solution lorsque :

Le rouleau, la roue ou la pièce est discontinué
Le fournisseur d'origine n'est plus disponible
Les plans sont perdus ou incomplets
La pièce a été modifiée avec le temps
Le matériau d'origine est inconnu
La pièce s'use trop rapidement
Un arrêt de production exige une solution rapide
Vous voulez standardiser vos pièces critiques
Vous souhaitez améliorer la performance d'une pièce existante
La roue OEM ne tient pas dans vos conditions réelles de charge et de vitesse
La roue marque, glisse ou abîme le plancher
La pièce n'est vendue qu'avec un ensemble ou un équipement complet
Une pièce en métal ou en plastique gagnerait à être refaite en polyuréthane
La pièce moulée casse ou se déforme toujours au même endroit

Cette approche permet de repartir du réel : la pièce, son état, son application et les conditions dans lesquelles elle travaille.

Parfois, la meilleure reproduction consiste à changer d'approche : chez un papetier, modifier la roue plutôt que reconstruire les rails a évité un projet de reconstruction évalué entre 750 000 $ et 1,2 M$.

Pour quelles industries ?

Chaque projet est évalué selon son application réelle — abrasion, pression, traction, précision, contamination, nettoyage, produits chimiques, température ou vitesse de rotation.

Emballage, film & extrusion Pâtes, papiers & imprimerie Bois, panneaux & planchers Textile & non-tissé Convoyeurs & manutention Transformation alimentaire Fabrication industrielle & équipements spécialisés Mines, acier, aluminium & applications lourdes Équipements OEM & machinerie sur mesure

Questions fréquentes — reverse engineering

Pouvez-vous reproduire une pièce sans aucun plan ? +

Oui — c'est le cœur du service. On part de la pièce réelle, même usée ou brisée : relevé des cotes critiques, identification des zones fonctionnelles, analyse du matériau au besoin. Une photo, un croquis ou la pièce elle-même suffit pour démarrer l'évaluation.

Pouvez-vous identifier la matière d'origine ? +

Oui — le reverse engineering s'applique aussi à la matière. On identifie le type de polyuréthane ou la famille de caoutchouc, la dureté et la structure du composé : à l'interne (dureté, rhéomètre, abrasion DIN) et, pour la chimie fine, avec une firme extérieure spécialisée en analyse de polymères. Si la formule exacte est impossible à reproduire, on développe un équivalent fonctionnel — et souvent, on comprend du même coup pourquoi la pièce d'origine a échoué.

Pouvez-vous faire mieux que la pièce OEM ? +

Souvent, oui — et la raison est simple : la pièce d'origine est conçue pour la machine en général, alors que nous la reconcevons pour votre équipement dans votre environnement, avec les vraies charges, les vraies vitesses et les vraies contraintes. Pour une roue, ça va jusqu'à la pression appliquée, la surface de contact et l'état du plancher. Un exemple vécu : durée de vie doublée sur un rouleau de ligne de film importée.

Pouvez-vous refaire en polyuréthane une pièce en métal ou en plastique ? +

Oui, c'est une demande fréquente. On relève la géométrie de la pièce d'origine — métal, acier ou plastique — puis on choisit la formulation et la dureté de polyuréthane qui conviennent à la fonction : résistance à l'abrasion, absorption des impacts, protection des surfaces en contact, réduction du bruit. Voir les pièces moulées en polyuréthane.

Qu'analysez-vous de particulier pour une roue ? +

Au-delà des cotes : la pression appliquée (charge par roue et surface de contact réelle), la vitesse, l'environnement — température, contamination, produits chimiques — et même l'état du plancher sur lequel elle roule. Ces données décident de la matière, de la dureté et de la géométrie du recouvrement.

Que dois-je fournir pour obtenir une soumission ? +

Le plus simple : une photo, les dimensions principales ou la pièce usée elle-même — avec ce que vous savez des conditions réelles (charge, vitesse, produits en contact, environnement). Si le relevé doit se faire sur votre ligne, on se déplace : voir le service technique sur site.
