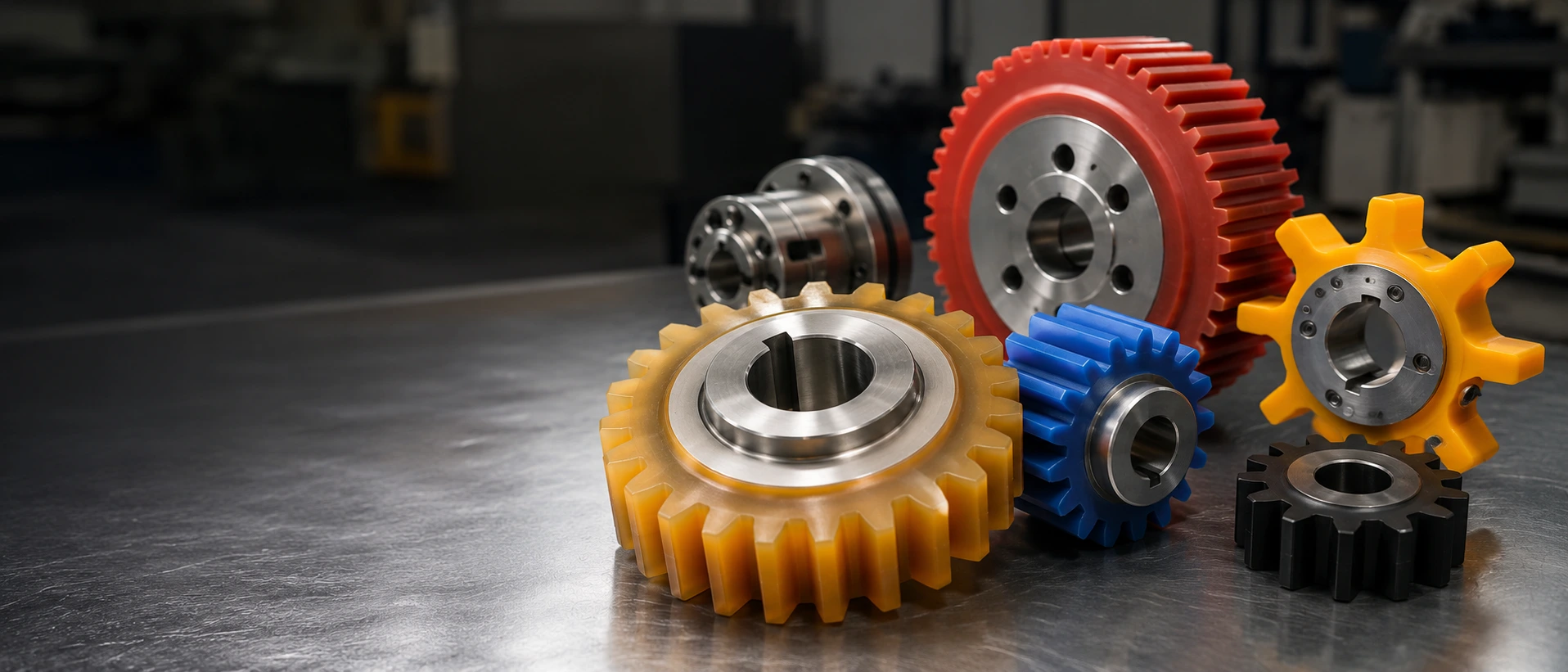

Engrenages, pignons, roues dentées et étoiles d'entraînement coulés en polyuréthane, avec ou sans moyeu métallique. Selon l'application, le polyuréthane peut réduire le bruit, apporter de la flexibilité, résister à l'usure, absorber les chocs et limiter le contact métal-métal.

Une denture en polyuréthane, pour tourner plus doucement

Un engrenage d'acier martèle à chaque prise de dent, résonne dans toute la structure et exige une lubrification constante. Une denture en polyuréthane coulé tourne plus silencieusement, amortit les à-coups et ménage les pièces en prise — sur bien des entraînements : convoyeurs, chaînes, systèmes de transfert. Soremag fabrique ces engrenages, pignons et étoiles sur mesure, ou les reproduit à partir d'une pièce existante, selon le projet.

Produits fabriqués

Un aperçu des pièces dentées et d'entraînement que nous coulons en polyuréthane. La liste n'est pas exhaustive : la faisabilité dépend de la géométrie, de la charge et de l'environnement, selon le projet.

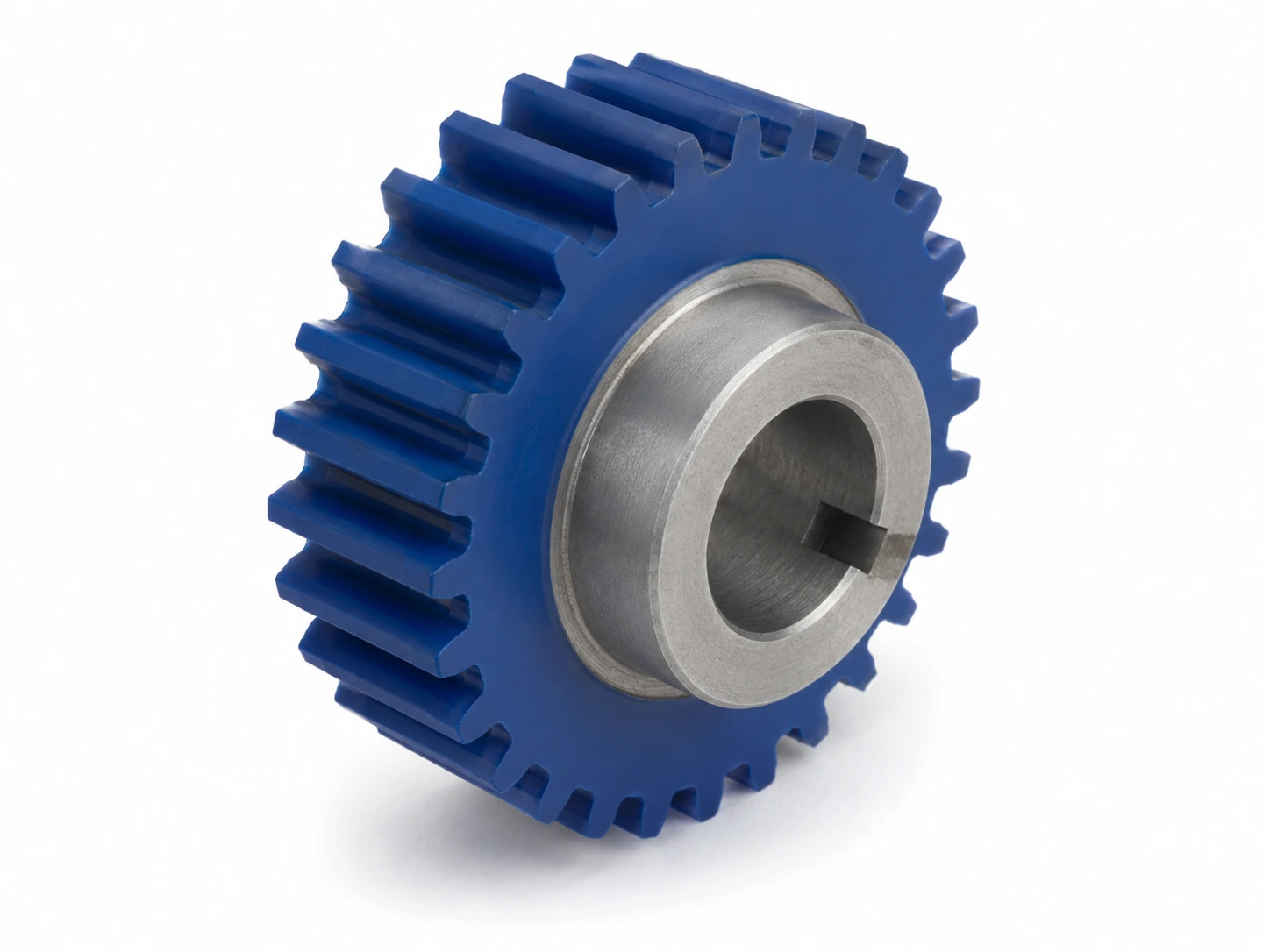

Engrenage droit à denture de polyuréthane bleu coulé à chaud sur moyeu d'acier à alésage claveté — fabricant Soremag

Engrenage sur moyeu d'acierSteel-hub gear — denture polyuréthane, alésage claveté

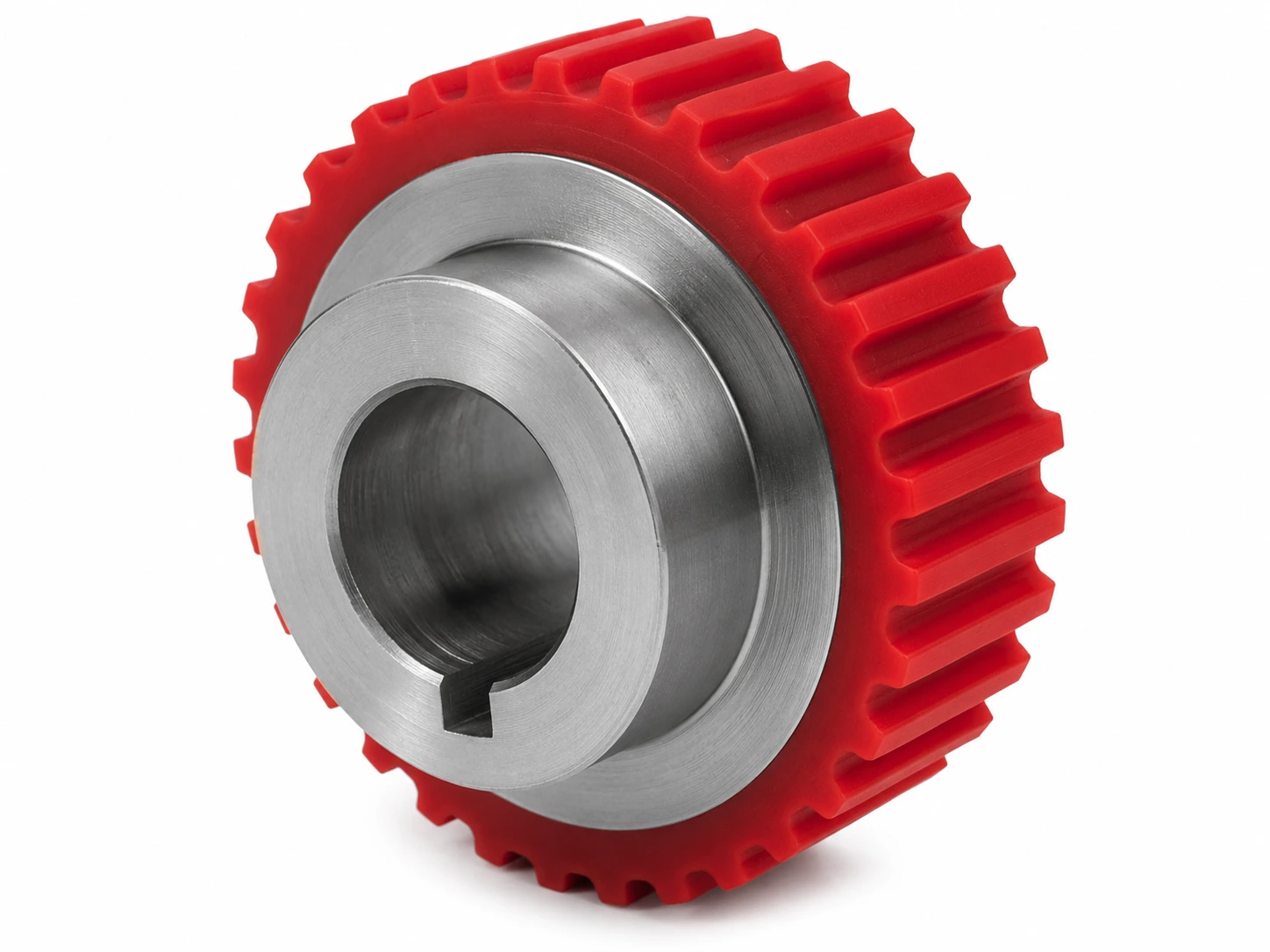

Poulie crantée en polyuréthane rouge surmoulée sur moyeu d'acier claveté, adhérisation validée — Soremag Québec

Poulie crantée sur moyeu d'acierTiming pulley — pour courroie synchrone

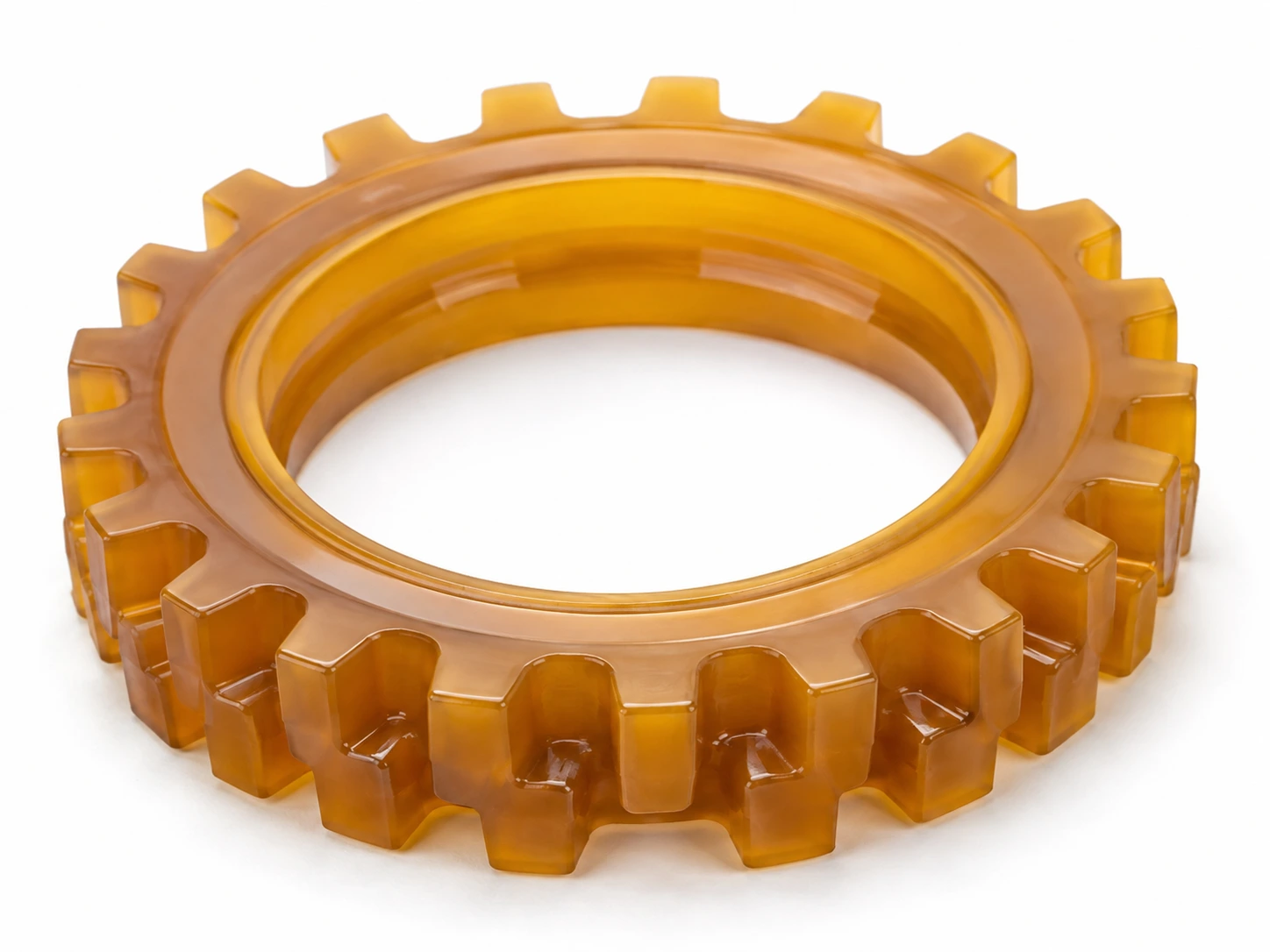

Couronne dentée en polyuréthane ambre translucide moulée sans moyeu, denture extérieure

Couronne dentéeGear ring — à monter sur votre moyeu

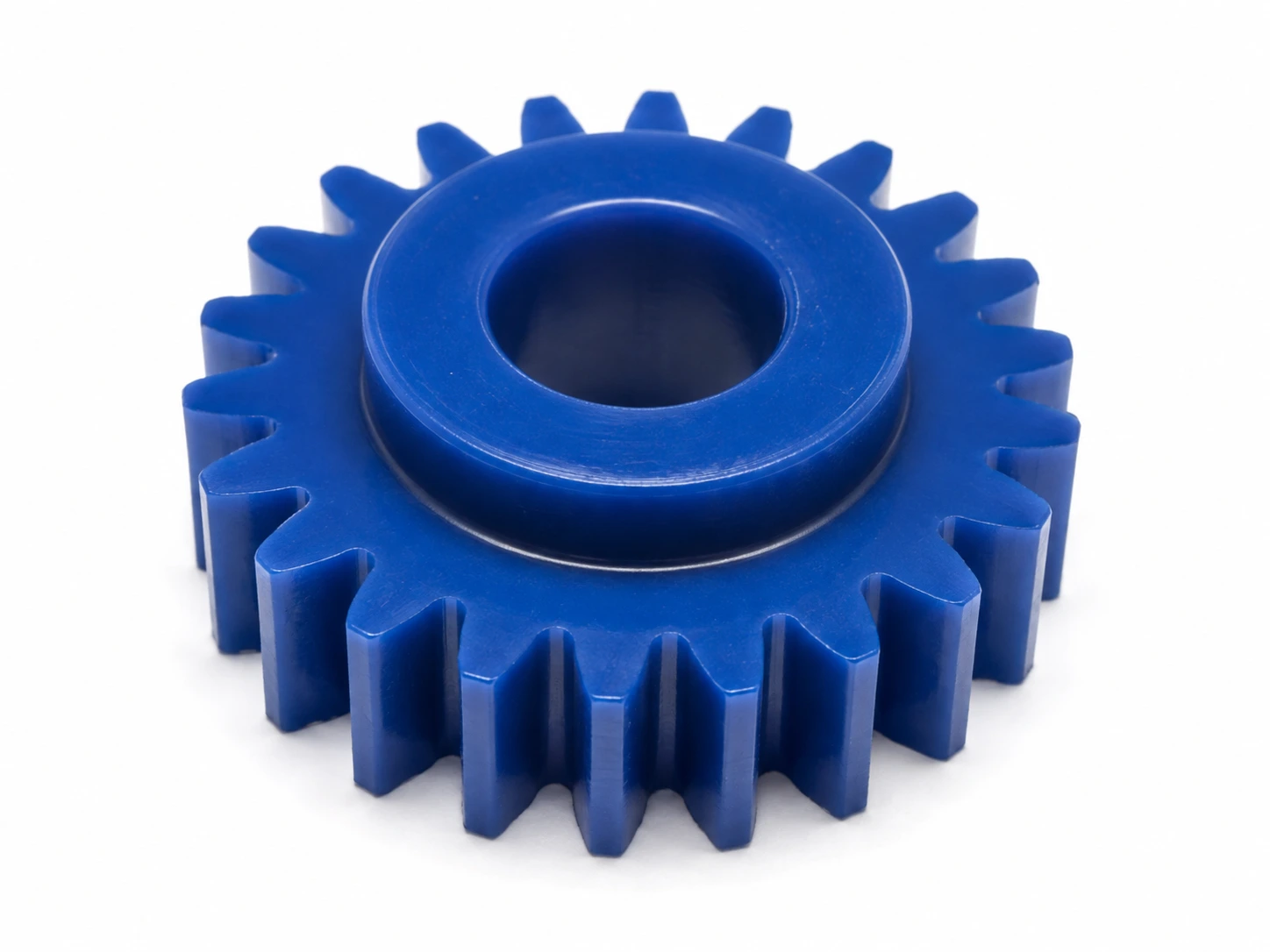

Engrenage droit tout polyuréthane bleu à moyeu saillant, haute dureté pour transmettre le couple — Soremag Québec

Engrenage droit tout polyuréthaneSpur gear — plus silencieux que l'acier

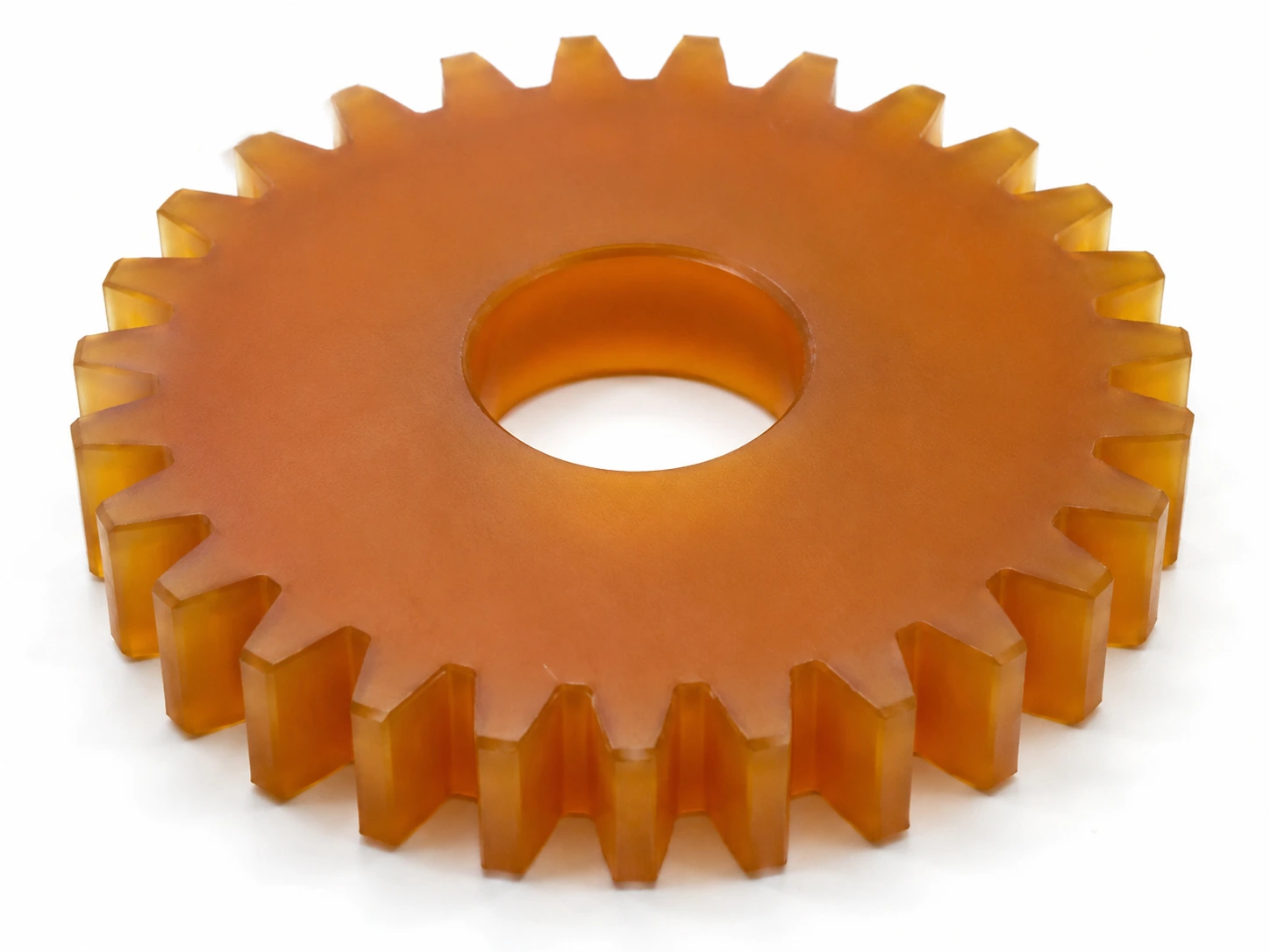

Engrenage droit mince en polyuréthane ambre translucide coulé à chaud, profil de denture reproduit selon l'équipement

Engrenage à profil reproduitCustom-profile gear — selon plan ou échantillon

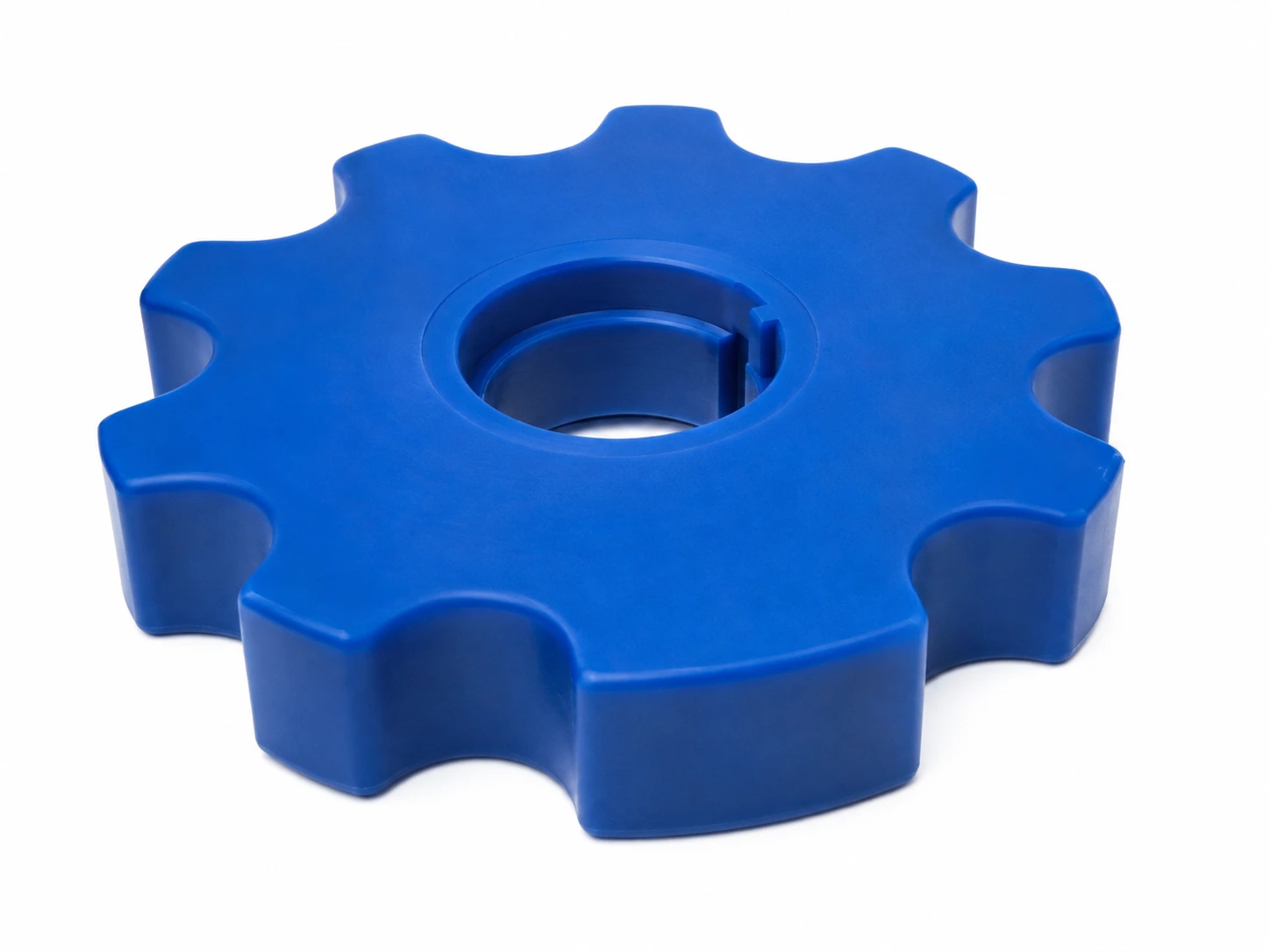

Roue étoile en polyuréthane bleu à huit lobes, alésage claveté usiné — Soremag, Laval (Québec)

Roue étoileStar wheel — entraînement et indexation

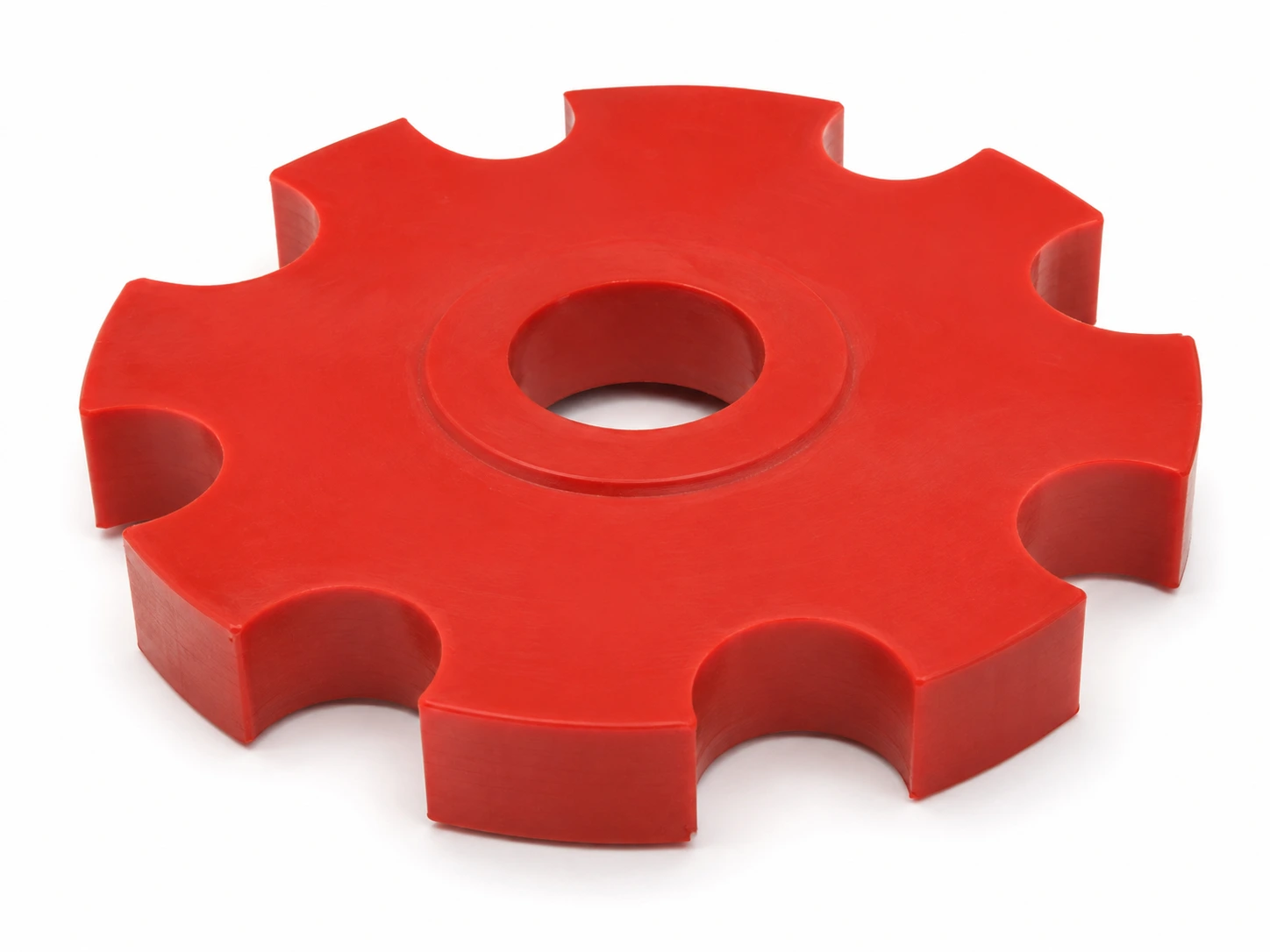

Étoile de convoyeur en polyuréthane rouge coulé à chaud à empreintes rondes, prise non marquante

Étoile de convoyeurConveyor star — transfert de contenants

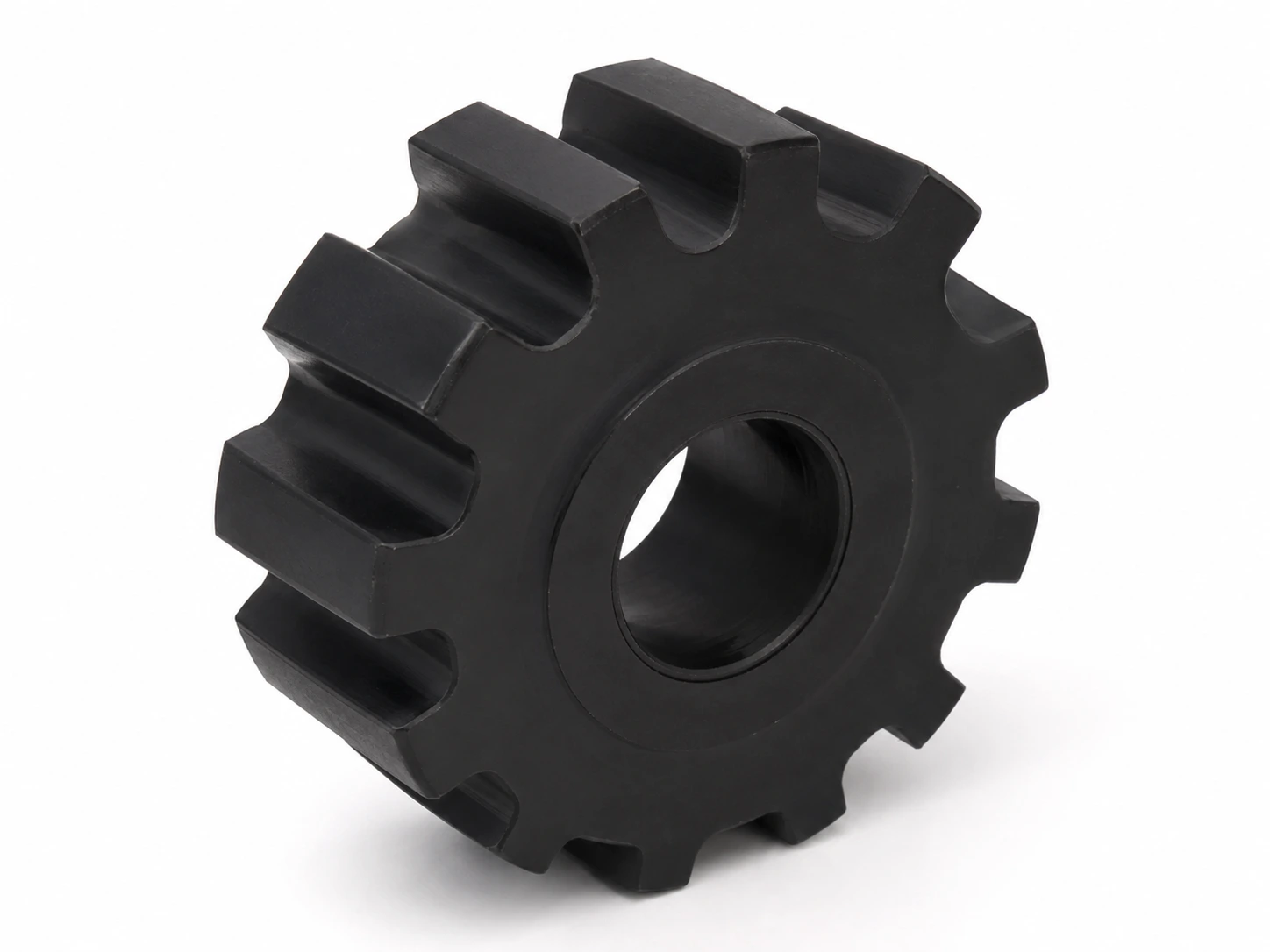

Pignon d'entraînement massif en polyuréthane noir haute dureté à dents larges — Soremag Québec

Pignon d'entraînementDrive sprocket — dents larges, service intensif

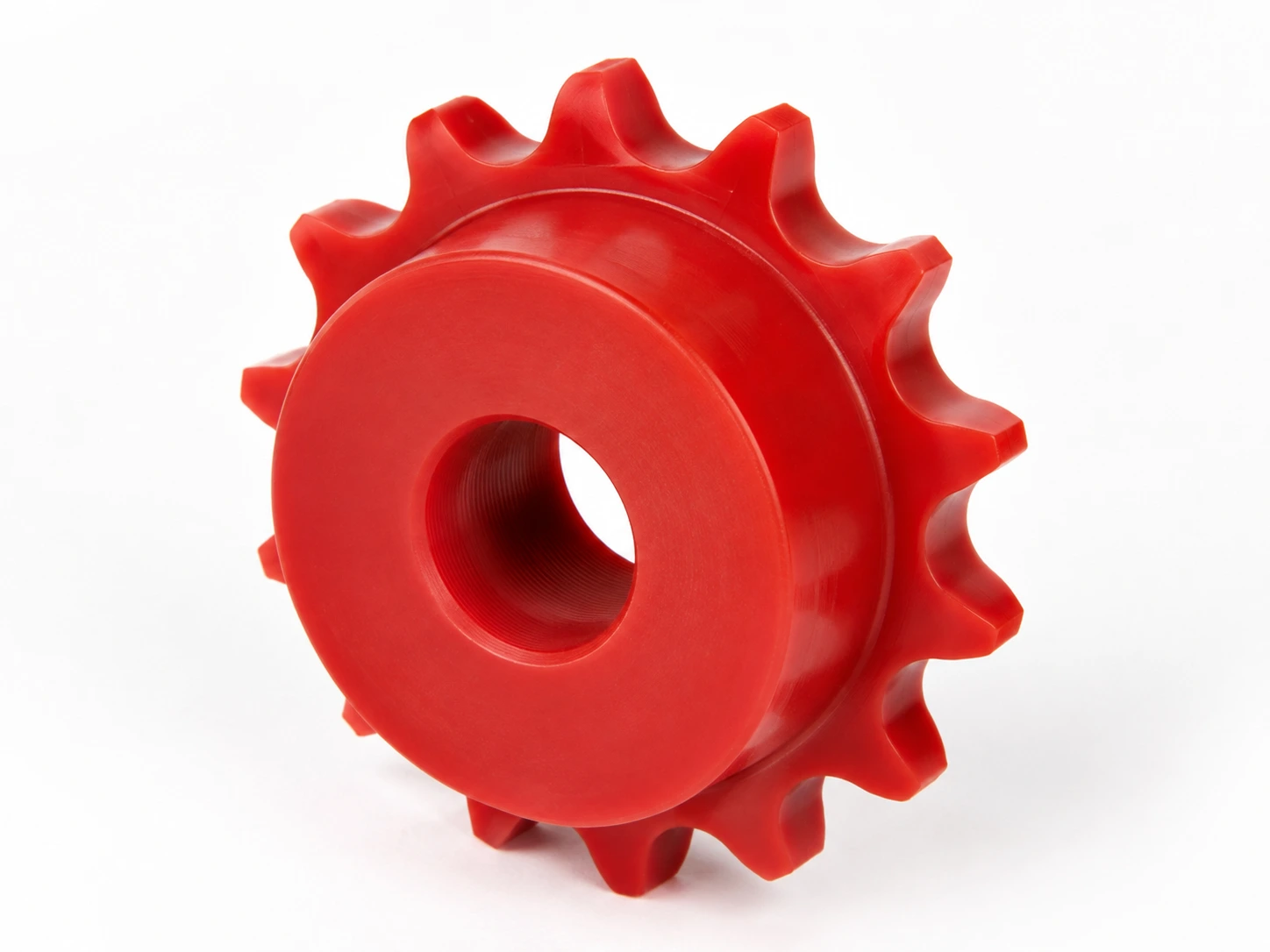

Pignon de chaîne en polyuréthane rouge moulé, denture qui ménage la chaîne en prise — Soremag Québec

Pignon de chaîneChain sprocket — limite le contact métal-métal

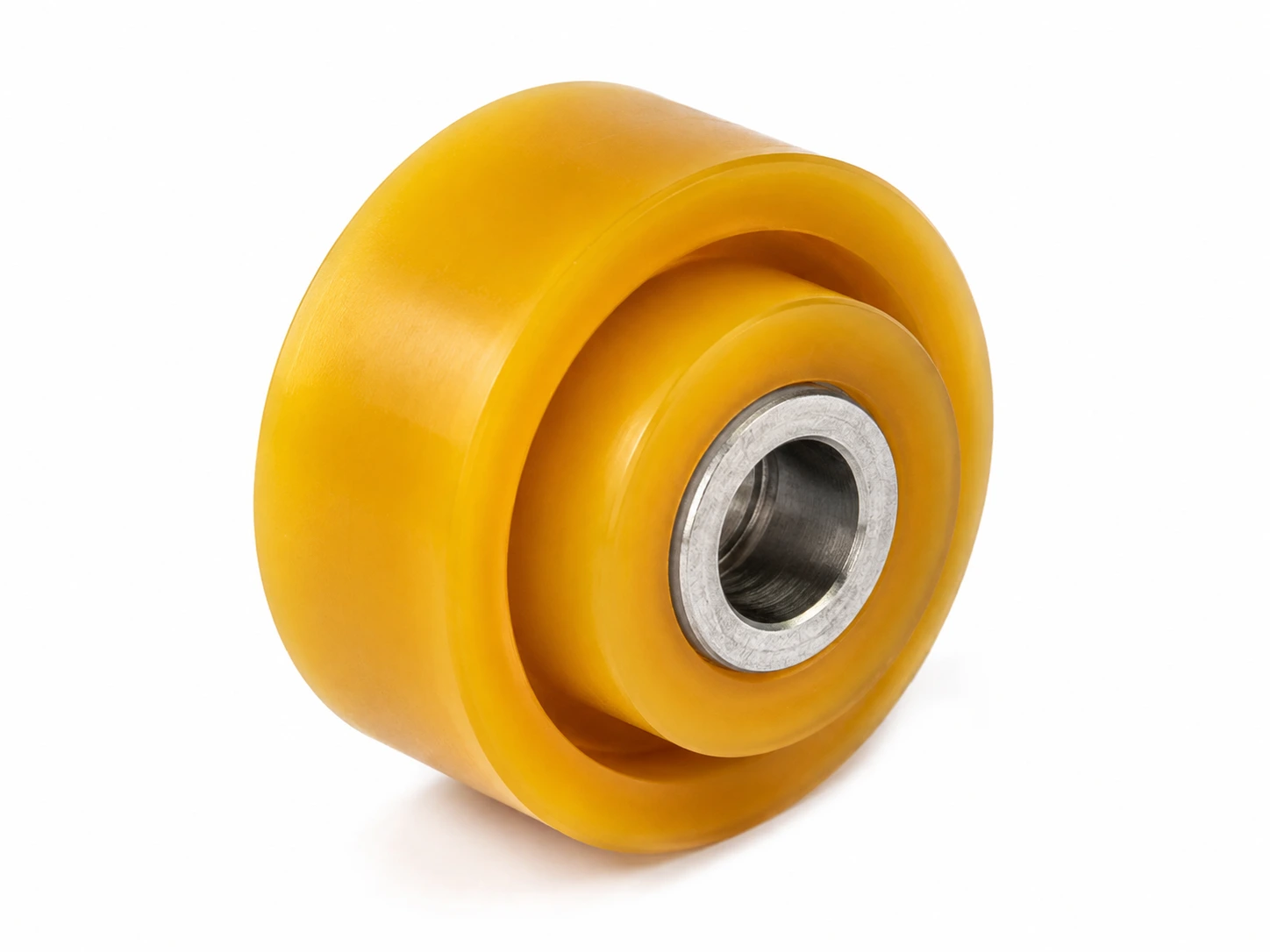

Galet de guidage à collerette en polyuréthane ambre surmoulé sur bague d'acier usinée

Galet de guidage à colleretteFlanged guide roller — bague d'acier surmoulée

Engrenages (gears)

Engrenages coulés en polyuréthane, seuls ou sur cœur métallique. Le polyuréthane peut tourner plus silencieusement et absorber les à-coups, selon la charge et la vitesse.

Roues dentées

Roues dentées de divers diamètres et pas. La coulée permet de réaliser de grands diamètres sans outillage métallique coûteux, selon la série.

Pièces avec moyeu métallique

Denture en polyuréthane surmoulée sur un moyeu d'acier : un cœur rigide pour l'entraînement et une surface de travail en polyuréthane. Faisabilité selon la géométrie et les efforts.

Pièces avec alésage

Alésage usiné au diamètre voulu, avec ou sans moyeu, pour le montage sur arbre. Tolérances définies selon la fonction de la pièce.

Pièces avec rainure de clavette

Rainure de clavette (keyway) usinée dans le moyeu pour transmettre le couple. Dimensions selon l'arbre et le mode d'entraînement.

Pignons (sprockets / pinions)

Pignons d'entraînement pour chaînes et systèmes de transfert. Le polyuréthane peut amortir les chocs et limiter le contact métal-métal, ce qui peut ménager la chaîne en prise.

Étoiles d'entraînement

Étoiles qui entraînent ou indexent un produit sur une ligne. Le polyuréthane offre une prise souple et non marquante, adaptée aux produits fragiles selon l'application.

Étoiles de convoyeur

Étoiles de transfert et de guidage pour convoyeurs (bouteilles, contenants, pièces). Le polyuréthane peut réduire le bruit et l'usure aux points de contact répétés.

Composants de guidage

Roues de guidage, galets et pièces de positionnement qui accompagnent le produit. Surface de travail en polyuréthane tenace et silencieuse, selon le besoin.

Profils dentés sur mesure

Profils de denture reproduits ou conçus selon votre équipement : nombre de dents, pas et forme adaptés à l'application, selon le projet.

Fabrication à partir d'une pièce existante

Pas de plan ? Dans bien des cas, une pièce ou un échantillon suffit pour relancer la fabrication, selon l'état de la pièce.

Reverse engineering

D'un engrenage usé à une pièce neuve

À partir d'un engrenage, d'un pignon ou d'une étoile existante, nous relevons les caractéristiques nécessaires à la reproduction : nombre de dents, diamètre, profil de denture, largeur, alésage, mode de fixation et dureté. Les traces d'usure et le jeu observé aident aussi à cerner la géométrie d'origine.

Quand la denture est usée, un relevé peut demander une validation — parfois directement sur l'équipement — pour confirmer l'entraxe et l'engrènement avant la coulée, selon le projet.

En savoir plus sur le reverse engineering →

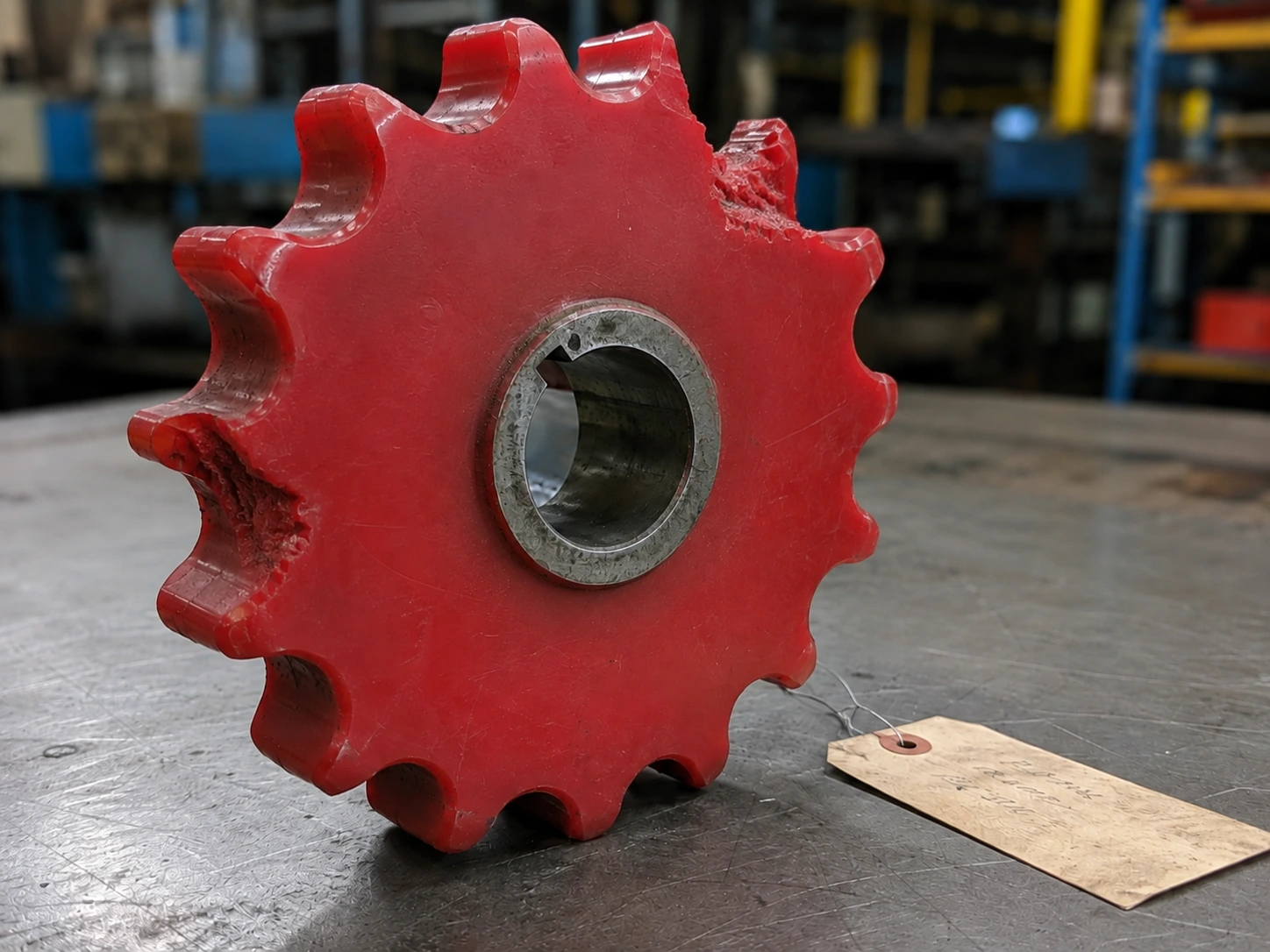

Pignon de chaîne usé en polyuréthane rouge, dents arrachées, reçu comme échantillon pour reproduction sans plan

Relevé de cotes au pied à coulisse numérique sur le pignon usé, croquis coté et duromètre Shore A — reverse engineering

Comparaison avant-après : pignon usé aux dents arrachées à côté du pignon neuf en polyuréthane rouge coulé

Surmoulage sur moyeu métallique

Une denture en polyuréthane sur un moyeu d'acier : un cœur rigide pour l'entraînement, une surface de travail souple et résistante.

Surmoulage sur métal

Le polyuréthane coulé sur un moyeu d'acier

Le moyeu métallique reçoit les éléments d'entraînement usinés — alésage, rainure de clavette, trous de fixation et, au besoin, un épaulement ou un insert — puis le polyuréthane est coulé et surmoulé par-dessus avec une préparation et un système d'adhérisation adaptés.

On obtient une pièce qui combine la rigidité et la fixation du métal avec une denture en polyuréthane. La faisabilité et le type d'adhérisation dépendent de la géométrie, des efforts et du service, selon le projet.

Voir le surmoulage sur métal →

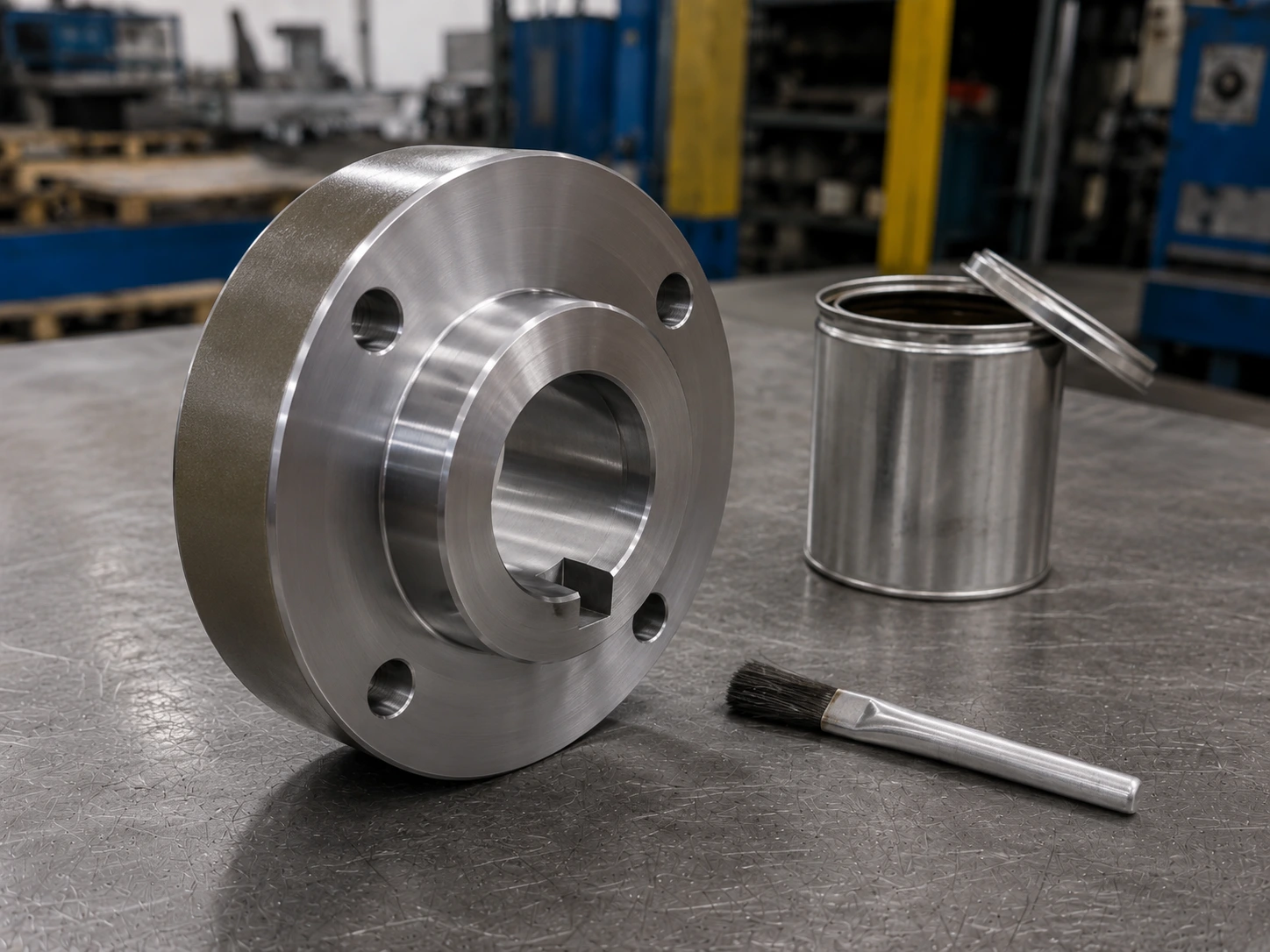

Moyeu d'acier usiné avec alésage claveté et bande d'adhérisation appliquée au pinceau, prêt pour le surmoulage

Coulée à chaud de polyuréthane rouge liquide dans un moule à denture autour du moyeu d'acier — surmoulage sur métal

Pose du couvercle sur le moule rempli de polyuréthane rouge, léger surplus aux évents qui sera usiné — moulage ouvert

Engrenage fini : denture en polyuréthane rouge coulé à chaud adhérisée sur moyeu d'acier claveté, moule vide en arrière-plan

Où nos engrenages et étoiles travaillent

Trois familles d'applications où le polyuréthane coulé fait ses preuves — et les industries où on le retrouve.

Agroalimentaire, pharma & cosmétique

Roues étoiles de convoyage et de capsulage : une prise souple et non marquante sur les bouteilles et contenants, avec moins de bruit aux points de contact répétés.

Voir l'industrie agroalimentaire →

Emballage — film & extrusion

Pignons et entraînements de ligne : la denture en polyuréthane amortit les à-coups de chaîne et ménage les pièces en prise sur les lignes qui tournent en continu.

Voir l'industrie emballage →

Fabrication industrielle & équipements

Engrenages de rechange, étoiles d'accouplement, roues dentées reproduites sans plan : de quoi relancer un équipement spécialisé sans attendre une pièce d'origine.

Voir la fabrication industrielle →

Questions sur les engrenages et pignons en polyuréthane

Pourquoi un engrenage ou un pignon en polyuréthane plutôt qu'en métal ? +

Selon l'application, un engrenage ou un pignon en polyuréthane peut réduire le bruit de fonctionnement, absorber les chocs et diminuer le contact métal-métal, ce qui peut ménager la denture en prise. Le polyuréthane apporte aussi de la flexibilité et une bonne résistance à l'usure. Le gain réel dépend de la charge, de la vitesse et de l'environnement, et se confirme par essai ou données d'exploitation.

Pouvez-vous fabriquer une pièce sans plan, à partir d'une pièce usée ? +

Oui, dans bien des cas. Par reverse engineering, nous relevons le nombre de dents, le diamètre, le profil, la largeur, l'alésage et le mode de fixation à partir d'un échantillon ou d'une pièce usée, même sans plan. Selon l'état de la denture, le relevé peut demander une validation, parfois directement sur l'équipement.

Pouvez-vous couler le polyuréthane sur un moyeu métallique avec rainure de clavette ? +

Oui. Le polyuréthane peut être surmoulé sur un moyeu métallique qui reçoit l'alésage, la rainure de clavette, les trous de fixation et, au besoin, un épaulement ou un insert. On obtient une pièce qui combine un moyeu d'acier rigide et une denture en polyuréthane. La faisabilité dépend de la géométrie et des efforts, selon le projet.
